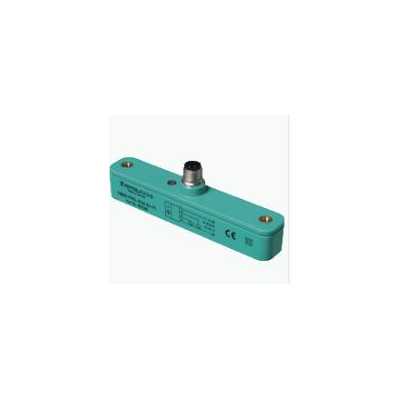

感应式定位系统
模拟量输出 0 V ...10 V/4 mA ...20 mA, 测量范围 0 ...104 mm, 开关元件功能: 模拟、电流或电压输出, 输出极性: DC, 工作电压: 18 ... 30 V DC, 电压类型: DC, 输出类型: 1 电流输出： 4 ... 20 mA
1 电压输出： 0 ... 10 V, UL 认证: cULus 认证，一般用途，2 类电源, CCC 认证: 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记, 连接类型: 4 针 M12 x 1 连接器, 防护等级: IP67, 外壳: ABS
技术参数节选 PMI104-F90-IU-V1
通用规格
开关元件功能
模拟、电流或电压输出
物距
0,5 ... 3 mm ， 推荐： 2 mm
测量范围
0 ... 104 mm
线性度范围
1 ... 103 mm
额定值
工作电压
18 ... 30 V DC
反极性保护
反极性保护
线性度误差
在测量范围内：± 0,8 mm
在线性度范围内：± 0,4 mm
重复精度
± 0,1 mm
分辨率
125 µm
温度漂移
±0.5 mm (-25 °C ...70 °C)
空载电流
≤ 40 mA
工作电压指示灯
绿色 LED
功能性安全相关参数
MTTFd
320 a
任务时间 (TM)
20 a
诊断覆盖率 (DC)
0 %
模拟量输出
输出类型
1 电流输出： 4 ... 20 mA
1 电压输出： 0 ... 10 V
负载电阻器
电流输出： ≤ 400 Ω
电压输出： ≥ 1000 Ω
短路保护
电压输出： 脉冲式
遵守标准和指令
符合标准
标准
EN 60947-5-2:2007
IEC 60947-5-2:2007
EN 60947-5-7:2003
IEC 60947-5-7:2003
认证和证书
UL 认证
cULus 认证，一般用途，2 类电源
CCC 认证
额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
环境温度
-25 ... 70 °C (-13 ... 158 °F)
机械规格
连接类型
4 针 M12 x 1 连接器
防护等级
IP67
材料
外壳
ABS
目标
软钢，如 1.0037、SR235JR（之前为 St37-2）
尺寸
高度
41 mm
宽度
23 mm
长度
126 mm
Classifications
System
Classcode
ECLASS 11.0
27270702
ECLASS 10.0.1
27270702
ECLASS 9.0
27270702
ECLASS 8.0
27270702
ECLASS 5.1
27270702
ETIM 7.0
EC001852
ETIM 6.0
EC001852
ETIM 5.0
EC001852
UNSPSC 12.1
39121550
Product category / 产品类的
电感式测距传感器
