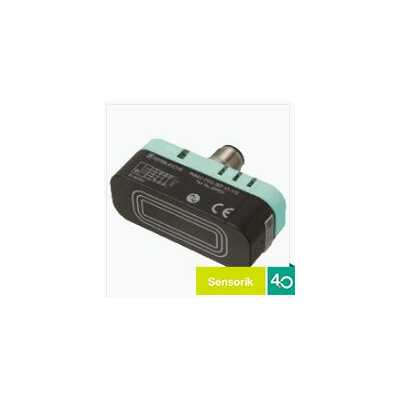

倍加福 感应式定位系统 PMI40-F90-IU2EP-IO-V15

• 通过 IO-link 进行参数设定和诊断
• 测量范围 0 ...40 mm
• 可参数化的测量范围
• 模拟电流或电压输出，可编程
• 2 路推挽输出
• 可通过 IO-link 对开关点进行编程

技术参数节选  PMI40-F90-IU2EP-IO-V15

通用规格
开关元件功能		模拟电流或电压输出，可编程 2 路开关输出，可编程
物距		0,5 ... 3 mm ， 推荐： 1,5 mm
测量范围		0 ... 40 mm
线性度范围		1 ... 39 mm
额定值
工作电压		12 ... 30 V DC （13 ...30 V，当模拟电压输出被参数化时）
反极性保护		反极性保护
线性度误差		在测量范围内：± 0,8 mm 在线性度范围内：± 0,4 mm
重复精度		± 0,1 mm
分辨率		50 µm
温度漂移		±0.5 mm (-25 °C ...70 °C)
空载电流		≤ 40 mA
工作电压指示灯		绿色 LED
功能性安全相关参数
MTTFd		365 a
任务时间 (TM)		20 a
诊断覆盖率 (DC)		0 %
指示灯/操作方法
LED S1		开关状态 开关输出 1
LED S2		开关状态 开关输出 2
LED S3		已配置的模拟测量范围中的阻尼块
状态 LED		状态显示 LED，绿色/红色（通电、通信/错误、阻尼块缺失）
接口
接口类型		IO-link （通过 C/Q = 针脚 4）
IO-link 修正		1.1
设备配置文件		智能传感器
设备 ID		0x200203 (2097667)
传输速率		COM 2 (38.4 kb/s)
值域		0000h ...3200h
***小循环时间		2,3 ms
过程数据位宽		过程数据输入：16 位 过程数据输出：无
SIO 模式支持		是
兼容主端口类型		A
开关输出
输出类型		2 路推挽输出（可参数化），短路保护，反极性保护，浪涌保护
工作电流		≤ 100 mA / 输出
开关窗口		± 1 mm
开关迟滞		0,2 mm
电压降		≤ 3 V
短路保护		脉冲式
模拟量输出
输出类型		1 电流输出： 4 ... 20 mA 或 1 电压输出： 0 ... 10 V ， 可编程
负载电阻器		电流输出： ≤ 400 Ω 电压输出： ≥ 1000 Ω
短路保护		电压输出： 电流限制
遵守标准和指令
符合标准
	标准	EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 EN 60947-5-7:2003 EN61131-9:2013 IEC 60947-5-7:2003 IEC 61131-9:2013
认证和证书
UL 认证		cULus 认证，2 类电源，1 类外壳
船舶认证		DNVGL TAA00001V2
环境条件
环境温度		-25 ... 85 °C (-13 ... 185 °F)
机械规格
连接类型		5 针 M12 x 1 连接器
防护等级		IP67 / IP69K
材料
	外壳	PBT，不锈钢 1.4571 ， 黄铜，镀镍
	目标	软钢，如 1.0037、SR235JR（之前为 St37-2）
质量		56 g
尺寸
	高度	40 mm
	宽度	23 mm
	长度	60,3 mm

Classifications

System	Classcode
ECLASS 11.0	27270702
ECLASS 10.0.1	27270702
ECLASS 9.0	27270702
ECLASS 8.0	27270702
ECLASS 5.1	27270702
ETIM 7.0	EC001852
ETIM 6.0	EC001852
ETIM 5.0	EC001852
UNSPSC 12.1	39121550
Product category / 产品类的	电感式测距传感器
