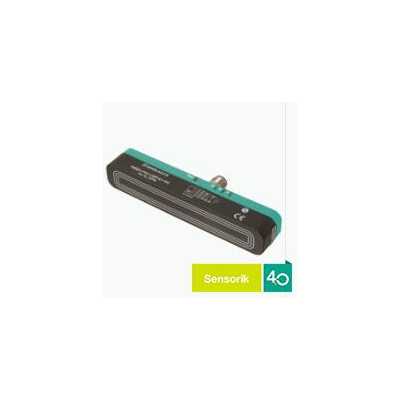

倍加福定位传感器 感应式定位系统 PMI120-F90-IU2EP-IO-V15
通过 IO-link 进行参数设定和诊断, 测量范围 0 ...120 mm, 可参数化的测量范围, 模拟电流或电压输出，可编程, 2 路推挽输出, 开关元件功能: 模拟电流或电压输出，可编程
2 路开关输出，可编程, 输出极性: DC, 工作电压: 12 ... 30 V DC
（13 ...30 V，当模拟电压输出被参数化时）, 电压类型: DC, 接口类型: IO-link （通过 C/Q = 针脚 4）, 输出类型: 2 路推挽输出（可参数化），短路保护，反极性保护，浪涌保护, 输出类型: 1 电流输出： 4 ... 20 mA 或 1 电压输出： 0 ... 10 V ， 可编程, UL 认证: cULus 认证，2 类电源，1 类外壳, 连接类型: 5 针 M12 x 1 连接器, 防护等级: IP67 / IP69K, 外壳: PBT，不锈钢 1.4571 ， 黄铜，镀镍
| 通用规格 | ||
|---|---|---|
| 开关元件功能 |
模拟电流或电压输出，可编程 2 路开关输出，可编程 |
|
| 物距 | 0,5 ... 3 mm ， 推荐： 1,5 mm | |
| 测量范围 | 0 ... 120 mm | |
| 线性度范围 | 1 ... 119 mm | |
| 额定值 | ||
| 工作电压 |
12 ... 30 V DC （13 ...30 V，当模拟电压输出被参数化时） |
|
| 反极性保护 | 反极性保护 | |
| 线性度误差 |
在测量范围内：± 0,8 mm 在线性度范围内：± 0,4 mm |
|
| 重复精度 | ± 0,1 mm | |
| 分辨率 | 50 µm | |
| 温度漂移 | ±0.5 mm (-25 °C ...70 °C) | |
| 空载电流 | ≤ 40 mA | |
| 工作电压指示灯 | 绿色 LED | |
| 功能性安全相关参数 | ||
| MTTFd | 271 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 指示灯/操作方法 | ||
| LED S1 | 开关状态 开关输出 1 | |
| LED S2 | 开关状态 开关输出 2 | |
| LED S3 | 已配置的模拟测量范围中的阻尼块 | |
| 状态 LED | 状态显示 LED，绿色/红色（通电、通信/错误、阻尼块缺失） | |
| 接口 | ||
| 接口类型 | IO-link （通过 C/Q = 针脚 4） | |
| IO-link 修正 | 1.1 | |
| 设备配置文件 | 智能传感器 | |
| 设备 ID | 0x200403 (2098179) | |
| 传输速率 | COM 2 (38.4 kb/s) | |
| 值域 | 0000h ...9600h | |
| ***小循环时间 | 2,3 ms | |
| 过程数据位宽 |
过程数据输入：16 位 过程数据输出：无 |
|
| SIO 模式支持 | 是 | |
| 兼容主端口类型 | A | |
| 开关输出 | ||
| 输出类型 | 2 路推挽输出（可参数化），短路保护，反极性保护，浪涌保护 | |
| 工作电流 | ≤ 100 mA / 输出 | |
| 开关窗口 | ± 1 mm | |
| 开关迟滞 | 0,2 mm | |
| 电压降 | ≤ 3 V | |
| 短路保护 | 脉冲式 | |
| 模拟量输出 | ||
| 输出类型 | 1 电流输出： 4 ... 20 mA 或 1 电压输出： 0 ... 10 V ， 可编程 | |
| 负载电阻器 |
电流输出： ≤ 400 Ω 电压输出： ≥ 1000 Ω |
|
| 短路保护 | 电压输出： 电流限制 | |
| 遵守标准和指令 | ||
| 符合标准 | ||
| 标准 |
EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2:2007 IEC 60947-5-2 AMD 1:2012 EN 60947-5-7:2003 EN61131-9:2013 IEC 60947-5-7:2003 IEC 61131-9:2013 |
|
| 认证和证书 | ||
| UL 认证 | cULus 认证，2 类电源，1 类外壳 | |
| 船舶认证 | DNVGL TAA00001V2 | |
| 环境条件 | ||
| 环境温度 | -25 ... 85 °C (-13 ... 185 °F) | |
| 机械规格 | ||
| 连接类型 | 5 针 M12 x 1 连接器 | |
| 防护等级 | IP67 / IP69K | |
| 材料 | ||
| 外壳 | PBT，不锈钢 1.4571 ， 黄铜，镀镍 | |
| 目标 | 软钢，如 1.0037、SR235JR（之前为 St37-2） | |
| 质量 | 113 g | |
| 尺寸 | ||
| 高度 | 40 mm | |
| 宽度 | 23 mm | |
| 长度 | 135,2 mm | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270702 |
| ECLASS 10.0.1 | 27270702 |
| ECLASS 9.0 | 27270702 |
| ECLASS 8.0 | 27270702 |
| ECLASS 5.1 | 27270702 |
| ETIM 7.0 | EC001852 |
| ETIM 6.0 | EC001852 |
| ETIM 5.0 | EC001852 |
| UNSPSC 12.1 | 39121550 |
| Product category / 产品类的 | 电感式测距传感器 |
倍加福利用不同的技术提供多种工业定位系统，能满足几乎任何定位任务的需要。我们的产品范围包括：
电感式定位系统 (PMI)
测距传感器
位置编码系统 (WCS)
数据矩阵定位系统 (PXV, safePXV)
位置导引视觉系统 (PGV, safePGV)
电子凸轮开关控制器 (PAX)
