· 工作范围大
· 角分辨率高
· 红外光
· 测量方法 PRT（脉冲测距技术）
| 产品阐述 |
|---|

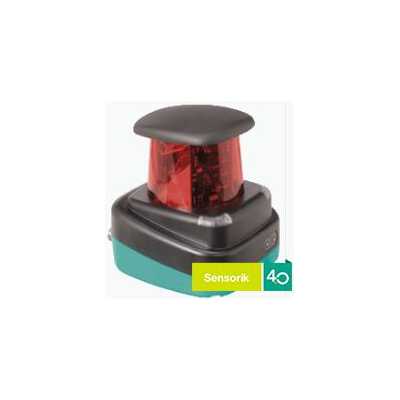

| R2000 SD，二维码 LiDAR 传感器，适合简单测量任务和定位，物体测量范围达 25 m，以太网 |
| 通用规格 | ||
|---|---|---|
| 测量范围 |
0,1 ... 10 m (bk 10%) 0.1 … 25 m (wh 90 %) 0.1 … 25 m (reflector) ***小反射率 2.5% |
|
| 光源 | 激光二极管 | |
| 光源类型 | 调制红外光 | |
| 激光额定值 | ||
| 注意 | 激光辐射有害 ， 切勿直视激光束 | |
| 激光等级 | 1 | |
| 波长 | 905 nm | |
| 光束发散 | 横向 2 mrad ， 纵向 10 mrad | |
| 脉冲长度 | 5 ns | |
| 重复率 | 72 kHz | |
| ***大脉冲能量 | < 94 nJ | |
| 测量方法 | 脉冲测距技术 (PRT) | |
| 扫描速率 | 10 ... 30 s-1 | |
| 扫描角度 | 360° | |
| 光点直径 | 在 10 m 处为 25 mm x 105 mm | |
| 环境光限制 | 80000 Lux | |
| 分辨率 | 1 mm | |
| 功能性安全相关参数 | ||
| MTTFd | 75 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 指示灯/操作方法 | ||
| 工作指示灯 | 绿色 LED | |
| 数据流指示器 |
黄色 LED：有源以太网 绿色 LED：以太网链路 |
|
| 功能指示灯 |
红色 LED：故障 黄色 LED：Q1 + Q2 |
|
| 控制元件 | 2 按钮 | |
| 参数化指示器 | 24 x 252 像素 ， 红色 | |
| 电气技术规格 | ||
| 工作电压 | 10 ... 30 V DC | |
| 纹波 | 10 % 在电源容限内 | |
| 空载电流 | ≤ 400 mA / 24 V DC | |
| 功耗 | < 10 W | |
| 可用前的时间延迟 | < 40 s | |
| 接口 | ||
| 接口类型 | 快速以太网，2 个开关输出 | |
| 协议 | HTTP ， TCP/IP 和 UDP/IP | |
| 输入/输出 | ||
| 输入/输出类型 | 2 输出 ， 可独立配置 ， 短路/反极性保护 | |
| 输出 | ||
| 开关阈值 |
低：Ua < 1 V， 高： Ua > Ub - 2 V |
|
| 开关电流 | 100 mA 每路输出 | |
| 符合性 | ||
| 激光安全 | EN 60825-1:2014 | |
| 遵守标准和指令 | ||
| 符合标准 | ||
| 产品标准 | IEC 60947-5-2 | |
| 耐冲击和抗振 | EN 60068-2-6 EN 60068-2-27 | |
| 测量精度 | ||
| 测量速度 | 72000 每秒测量次数 | |
| 测得的噪音值 |
典型值± 20 mm (1 sigma) |
|
| 角分辨率 | 0,05 ° | |
| ***精度 | 类型 ± 40 mm | |
| 重复精度 | < 12 mm | |
| 认证和证书 | ||
| 防护等级 | III （工作电压 50 V） | |
| UL 认证 | cULus 认证，2 类电源，1 类外壳 | |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| 环境条件 | ||
| 环境温度 | -10 ... 50 °C (14 ... 122 °F) | |
| 存储温度 | -20 ... 70 °C (-4 ... 158 °F) | |
| 相对湿度 | 95 % ，无冷凝 | |
| 机械规格 | ||
| 防护等级 | IP65 | |
| 连接 |
4 针，M12x1 连接器，标准（供电） ， 8 针 M12x1 连接器，A 码（多端口） ， 4 针 M12x1 插座，D 码 (LAN) |
|
| 材料 | ||
| 外壳 | ABS + PC + 铝 | |
| 光学端面 | PMMA | |
| 质量 | 大约 0,8 kg | |
| 尺寸 | ||
| 高度 | 116,5 mm | |
| 宽度 | 106 mm | |
| 长度 | 106 mm | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270913 |
| ECLASS 10.0.1 | 27270913 |
| ECLASS 9.0 | 27270913 |
| ECLASS 8.0 | 27270913 |
| ECLASS 5.1 | 27270801 |
| ETIM 7.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| ETIM 5.0 | EC001825 |
| UNSPSC 12.1 | 41111613 |
| Product category / 产品类的 | 激光扫描测距仪 |
