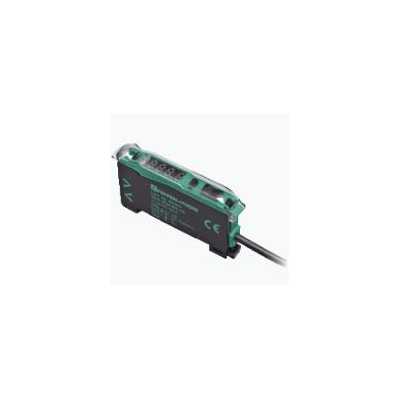

倍加福光纤传感器 SU19.1/110/115 A

· 配备显示屏的经典系列

· 用于更快示教的 AGC（自动增益控制）

· 集中安装，易于布线

· 透明识别

· 30 μs 高速模式

· 从属设备模块

技术参数节选  SU19.1/110/115 A

产品阐述
配备显示屏的经典系列光纤传感器，从属设备模块，推挽输出，带 M8 插头的固定缆线

通用规格
传感器范围		可达 150 mm (KLR-C02-2.2-2.0-K146)
检测范围		可达 450 mm (KLE-C01-2.2-2.0-K116)
光源		LED
光源类型		调制可见红光 ， 660 nm
环境光限制		10000 Lux
集中安装		***多 20 个
功能性安全相关参数
MTTFd		500 a
任务时间 (TM)		20 a
诊断覆盖率 (DC)		0 %
指示灯/操作方法
工作指示灯		通电： 静态照明 ， 欠压指示器：绿色 LED，闪烁（大约 0.8 Hz） ， 短路 : 绿色 LED 闪烁（约 4 Hz）
诊断指示器		7 段显示
功能指示灯		黄色 LED： 静态照明 开关状态， 稳定性控制不足时闪烁
控制元件		菜单选择按钮（模式） ; 示教按钮（组） ; 用于微调和参数设定的按钮（上/下）
电气技术规格
工作电压		10 ... 30 V DC
纹波		10 %
空载电流		≤ 30 mA
输出
开关类型		亮通/暗通，可选择，可编程
信号输出		1 路推挽（4 合 1）输出 NPN/PNP ， 短路保护
开关电压		***大 30 V DC
开关电流		***大 100 mA ， 阻抗负载
电压降		≤ 2 V 直流，100 mA ; ≤ 0,7 V 当 10 mA
开关频率		高速模式： 16 kHz ， 标准模式： 3 kHz ， 高分辨率： 250 Hz ~ 3 kHz（由传感器选择）， 自动： 250 Hz ， 玻璃模式： 250 Hz
响应时间		高速模式： 30 µs ， 标准模式： 160 µs ， 高分辨率： 2 ms ， 自动： 160 µs ~ 2 ms（由传感器决定）， 玻璃模式： 2 ms
重复精度		≤ 0,5 % 经调节的传感器检测范围
计时器功能		接通延时、断开延时、单触发、脉冲扩展 ; 可调 0 ... 999 ms 增量为 1 ms
符合性
产品标准		EN 60947-5-2
认证和证书
UL 认证		cULus 认证，2 类电源，1 类外壳
CCC 认证		额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
环境温度		-10 ... 55 °C (14 ... 131 °F)
存储温度		-20 ... 70 °C (-4 ... 158 °F)
机械规格
防护等级		IP50
连接		200 mm，PVC 缆线 有 M8 连接器，4 针
材料
	外壳	PC
质量		45 g
尺寸
	高度	34,5 mm
	宽度	9 mm
	深度	62,3 mm

Classifications

System	Classcode
ECLASS 11.0	27270905
ECLASS 10.0.1	27270905
ECLASS 9.0	27270905
ECLASS 8.0	27270905
ECLASS 5.1	27270905
ETIM 7.0	EC002651
ETIM 6.0	EC002651
ETIM 5.0	EC002651
UNSPSC 12.1	39121528
