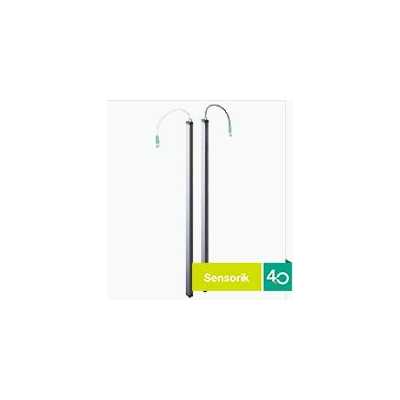

· 测量自动化光栅，带开关输出
· 光学分辩率 17 mm
· 即使采用 3 向光束相交，也能超快速地检测物体
· 使用集成的物体识别功能识别物体
· 服务和过程数据 IO-link 接口
· 温度范围达 -30 °C
· 测量值输出，可以从多个测量功能中选择
| 产品阐述 |
|---|
| 光束间距为 17 mm 的自动化测量光栅，IO-link 接口，推挽输出，带 M12 插头的固定缆线 |
| 通用规格 | ||
|---|---|---|
| 有效检测距离 | 标准 : 0,3 ... 6 m | |
| 检测范围极限值 | 7,5 m | |
| 光源 | 红外发光二极管 | |
| 光源类型 | 调制红外光 ， 850 nm | |
| 区域高度 | 见表 1，***大 3200 mm | |
| 光束交叉 | 出厂设置：三光束交叉， 可停用 | |
| 光束消隐 | 可调 ***多 2 个固定的可抑制光束区域（消隐） | |
| 光束间距 | 16,67 mm | |
| 光束数 | 见表 1，***大 193 | |
| 操作模式 | 发射器： 发射器功率在两个范围内可调 | |
| 光学分辨率 |
无光束交叉： 17 mm 带光束交叉： 8,5 mm 处于量程的 25% 和 75% 以内 |
|
| 发散角 | 10 ° | |
| 环境光限制 | > 50000 Lux （如果外部光源位于开度角之外） | |
| 功能性安全相关参数 | ||
| MTTFd | 25 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 60 % | |
| 指示灯/操作方法 | ||
| 工作指示灯 |
绿色 LED： 持续亮起 - 通电 双脉冲闪烁 (0.8 Hz) - 欠压 闪烁 (4 Hz) - 短路 闪烁并带有短间歇 (1 Hz) - IO-link 模式 |
|
| 状态指示 |
发射器：黄色 LED 常亮 - 发射器高功率 常灭 - 发射器低功率 闪烁 (8 Hz) - 错误消息 接收器：黄色 LED： 持续亮起 - 检测到物体 持续熄灭 - 未检测到物体 闪烁 (4 Hz) - 低于稳定性控制限值 闪烁 (8 Hz) - 错误消息 |
|
| 控制元件 | 接收器： 2 个用于编程的触摸按钮 | |
| 电气技术规格 | ||
| 工作电压 | 18 ... 30 V DC | |
| 纹波 | 10 % | |
| 空载电流 |
发射器 ≤： 50 mA 接收器：≤ 150 mA （无输出） |
|
| 可用前的时间延迟 | 见表 1，***大 3 s | |
| 接口 | ||
| 接口类型 | IO-link ( 针脚 4 ) | |
| IO-link 修正 | 1.0 | |
| 设备 ID | 1050369 ... 1050400 ( 0x100701 ... 0x100720 ) | |
| COM 模式 | COM 2 (38.4 kb/s) | |
| ***小循环时间 | 2,3 ms | |
| 过程数据位宽 | 16 位 | |
| SIO 模式支持 | 是 | |
| 输入 | ||
| 测试输入 | 发射器关闭，针脚 4 上的电压为 +UB 或 0 V （发射器） | |
| 功能输入 |
范围输入激活，从 1.6 m 开始，针脚 2（发射器）上为 +UB 或 0 V 用于针脚 8 参数化的示教输入（接收器） |
|
| 输出 | ||
| 故障前指示输出 | 稳定性控制 (SC) 1 路 PNP，短路保护，反极性保护 在针脚 2 上 （接收器） | |
| 开关类型 | 出厂设置：暗通 ， 可切换至亮通模式 | |
| 信号输出 |
命令接口：针脚 4 IO-link 接口 C 或用作开关输出 Q；1 路防短路、反极性保护的推挽输出（接收器） 开关输出：针脚 5 开关输出 Q；1 路防短路、反极性保护的推挽输出（接收器），与针脚 4 同步 |
|
| 开关阈值 | 出厂设置：阈值的信号跟踪停用，光学分辨率***多提高 4 mm；可切换为有源信号跟踪 | |
| 开关电压 | ***大 30 V DC | |
| 开关电流 | ***大 100 mA | |
| 电压降 | ≤ 2 V DC | |
| 开关频率 | 见表 1，***大 129 Hz | |
| 响应时间 | 见表 1，***大 16 ms | |
| 计时器功能 | 断开延时可编程，范围为 0 ...1.25 s，步长为 5 ms （只能通过 IO-link 调节） | |
| 符合性 | ||
| 通信接口 | IEC 61131-9 | |
| 产品标准 | EN 60947-5-2 | |
| 认证和证书 | ||
| 防护等级 | III ( IEC 61140 ) | |
| UL 认证 | 通过 cULus 认证 | |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| 环境条件 | ||
| 环境温度 | -30 ... 60 °C (-22 ... 140 °F) | |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) | |
| 机械规格 | ||
| 导线横截面积 | ***小 0,25 mm2 | |
| 外壳长度 L | 见表 1，***大 3360 mm | |
| 防护等级 | IP67 | |
| 连接 |
发射器： 连接缆线，带 4 针 M12 x 1 连接器 ， 330 mm 总长 接收器： 连接缆线，带 8 针 M12 x 1 连接器 ， 350 mm 总长 |
|
| 材料 | ||
| 外壳 | 挤压铝型材 ， 银 阳极氧化 | |
| 光学端面 | 塑料板 ， 聚碳酸酯 | |
| 质量 | 见表 1，***大 1750 g （按型材） | |
| 尺寸 | ||
| 宽度 | 20 mm | |
| 深度 | 30,5 mm | |
| 电缆长度 | ***大 30 m | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270910 |
| ECLASS 10.0.1 | 27270910 |
| ECLASS 9.0 | 27270910 |
| ECLASS 8.0 | 27270910 |
| ECLASS 5.1 | 27270910 |
| ETIM 7.0 | EC002549 |
| ETIM 6.0 | EC002549 |
| ETIM 5.0 | EC002549 |
| UNSPSC 12.1 | 39121528 |
