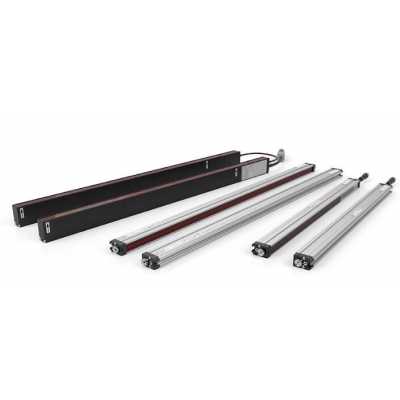

电梯光栅 AL2109-P-1820/25/49/76a/143

· 低剖面、高分辨率光栅，用于监测电梯和入口的封闭边缘

· 符合 EN81-20 和 EN81-70 标准

· 使用多达 135 道光束的密集监控区域确保小尺寸物体也能被检测到

· 甚至可检测到距离为零的物体

· 自动光束交叉

· 测试输入

· 对反射光和环境光不敏感

技术参数节选  AL2109-P-1820/25/49/76a/143

产品阐述
适用于探测人和物体的高分辨率光栅，套件包含发射器和接收器，区域高度：1800 mm，亮通/暗通，1 路 NPN 输出和 1 路 PNP 输出，M8 插头

通用规格
有效检测距离		0 ... 3500 mm
检测范围极限值		3500 mm
光源		红外发光二极管
光源类型		调制红外光 ， 950 nm
区域高度		1800 mm
光束交叉		自动，3x/5x/7x （取决于发射器/接收器之间的距离）
光束间距		90 mm
光束数		61 ...135（动态）
发散角		发射器： < 20 ° ， 接收器： < 6 °
环境光限制		> 100000 Lux
提供的附件		2 根连接电缆 ， 长 5 m (15 ft)
功能性安全相关参数
MTTFd		180 a
任务时间 (TM)		20 a
诊断覆盖率 (DC)		0 %
指示灯/操作方法
功能指示灯		红色 LED（接收器中）： 连接至工作电源后亮起， 检测到物体时熄灭
电气技术规格
工作电压		11 ... 30 V DC
纹波		10 %
空载电流		< 180 mA
输入
测试输入		测试： 工作电压 ， 操作模式 0 V
输出
开关类型		亮时接通
信号输出		1 路 PNP 和 1 路 NPN，短路保护
开关电压		***大 30 V DC
开关电流		100 mA
开关频率		< 3 Hz
响应时间		< 100 ms
遵守标准和指令
指令符合性
	EMC 指令 2004/108/EC	EN 12015:2014 EN 12016:2013
符合标准
	产品标准	EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2 版本 3.1:2012-09
	标准	EN 81-70:2003-05 EN 81-70/A1:2004-12 EN 81-20:2014；第 5.3.6.2.2.1 节 依据监测现场的数据表规格考虑物体探测。
认证和证书
UL 认证		E310569 ， 通过 cULus 认证 ， class 2 类供电电源 ， ***高环境温度 60 °C
CCC 认证		额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
环境温度		-20 ... 60 °C (-4 ... 140 °F)
存储温度		-20 ... 65 °C (-4 ... 149 °F)
机械规格
型材宽度		9 mm
防护等级		IP54
连接		M8 x 1 连接器，4 针
材料
	外壳	铝
	光学端面	塑料
质量		2000 g （设备）
尺寸
	宽度	9 mm
	深度	34 mm
	长度	2000 mm

Classifications

System	Classcode
ECLASS 11.0	27270910
ECLASS 10.0.1	27270910
ECLASS 9.0	27270910
ECLASS 8.0	27270910
ECLASS 5.1	27270910
ETIM 7.0	EC002549
ETIM 6.0	EC002549
ETIM 5.0	EC002549
UNSPSC 12.1	39121528
