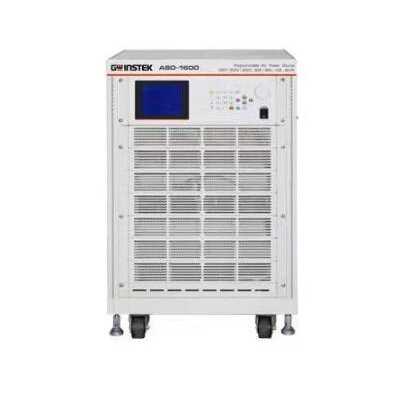

固纬电源新品 ASD-1150/ASD-1300/ASD-1600交流电源

点击图片查看原图

品牌：	固纬
品牌：	固纬示波器
所在地：	上海
有效期至：	长期有效
最后更新：	2024-06-10 15:17
浏览次数：	67

店铺基本资料信息

固纬电子
[VIP第3年] 指数:3
通过认证 [诚信档案]
联系人王经理(女士) 销售经理
会员 [当前离线]
电话18621383659
手机13761095232
地区上海
地址上海市宝山区富联一路98弄6号赛格电子市场

产品详细说明

固纬电源订购信息

ASD-1150 1500VA可编程交直流电源
ASD-1300 3000VA可编程交流电源
ASD-1600 6000VA可编程交流电源

ASD-1150/ASD-1300/ASD-1600交流电源

可编程控制限电压、限电流设定

高输出电流峰值，供准确浪涌电流测试

先进数字信号处理技术，提供**的电子参数

内建 30 组主流波形的合成功能，可仿真各种电网供电

模拟市电波形失真能力

完善电路与风扇保护功能，使用安全无虞

具交流及直流输出功能 (ASD-1150适用)

固纬ASD系列可程序交流电源供应器输出功率从1.5kVA到6kVA。采用先进的数字信号处理技术，能提供**的电力参数量测，如电压均方根值 (Vrms)，电流均方根值(Irms)，有功功率(P)，视在功率 (VA)，功率因子(PF)，波峰因素(CF)等，30-1000Hz可调节输出频率。内建30组主流波形的合成功能，并可通过RS232或GPIB进行远程控制。可仿真各种电网供电，从研发的设计验证，质量检验到生产测试，皆可满足使用者的不同环境测试需求。全面风扇与电路保护，使用安全无虞。

输入规格(AC rms)
型号			ASD-1150	ASD-1300	ASD-1600	ASD-1900
常规输入电压			100 Vac to 240 Vac (单相)	220 Vac to 240 Vac (单相)	220 Vac to 240 Vac (L-L) 3相4线 Δ 接法 380 Vac to 400 Vac (L-L) 3相5线Y接法	220 Vac to 240 Vac (L-L) 3相4线 Δ 接法 380 Vac to 400 Vac (L-L) 3相5线Y接法
输入电压范围			90 Vac to 254 Vac	190 Vac to 254 Vac	190 Vac to 250 Vac (L-L) 3相4线 Δ 接法 329 Vac to 433 Vac (L-L) 3相5线Y接法	190 Vac to 250 Vac (L-L) 3相4线 Δ 接法 329 Vac to 433 Vac (L-L) 3相5线Y接法
相数			单相，三相	单相，三相	三相, 四线三相,五线	三相, 四线三相,五线
常规输入频率			50 Hz to 60 Hz	50 Hz to 60 Hz	50 Hz to 60 Hz	50 Hz to 60 Hz
输入频率范围			47 Hz to 63 Hz	47 Hz to 63 Hz	47 Hz to 63 Hz	47 Hz to 63 Hz
***大输入功率			≤1875 VA	≤3750 VA	≤7500 VA	≤11250 VA
功率因数			≥0.98	≥0.98	>0.8@满载 (220Vac) >0.3@满载 (380Vac)	≥0.98
***大输入电流			90Vac: 22A	190Vac: 20A	190Vac: 35 A/相 329Vac: 25 A/相	190Vac: 35 A/相 329Vac: 25 A/相
交流输出规格 (AC rms)
电压		设定范围	0.0 V to 150.0 V 0.0 V to 300.0 V	0.0 V to 150.0 V 0.0 V to 300.0 V	0.0 V to 150.0 V / 0.0 V to 300.0 V (并联) 0.0 V to 300.0 V / 0.0 V to 600.0 V (串联)	0.0 V to 150.0 V / 0.0 V to 300.0 V
		分辨率	0.1 V
		**度	±(0.2 % of set + 0.3 V / 0.6 V)	±(0.2 % of set + 0.3 V / 0.6 V)	±(0.2 % of set + 0.3 V / 0.6 V) （并联) ±(0.4 % of set + 0.6 V / 1.2 V) (串联)	±(0.2 % of set + 0.3 V / 0.6 V)
输出相数			单相三线	单相三线	单相三线	三相五线
***大电流		150V	15 A (150V)	30 A (150V)	60 A (150V)	90 A (150V) (单相) 30 A (150V) (三相)
		300V	7.5 A (300V)	15 A (300V)	30 A (300V)	45 A (300V) (单相) 15 A (300V) (三相)
		600V	-	-	15 A (600V)	-
***大峰值电流		150V	90 A (30Hz~100Hz) 75 A (>100Hz~1kHz)	90 A (30Hz~100Hz) 75 A (>100Hz~1kHz)	180 A (30Hz~100Hz) 150 A (>100Hz~1kHz)	270 A (150V) (30Hz~100Hz) (单相) 90 A (150V) (30Hz~100Hz) (三相) 225 A (150V) (>100Hz~1kHz) (单相) 75 A (150V) (>100Hz~1kHz) (三相)
		300V	45 A (30Hz~100Hz) 38A (>100Hz~1kHz)	45 A (30Hz~100Hz) 38A (>100Hz~1kHz)	90 A (30Hz~100Hz) 75 A (>100Hz~1kHz)	135 A (300V) (30Hz~100Hz) (单相) 45 A (300V) (30Hz~100Hz) (三相) 113 A (300V) (>100Hz~1kHz) (单相) 38 A (300V) (>100Hz~1kHz) (三相)
		600V	-	-	45 A (30Hz~100Hz) 38 A (>100Hz~1kHz)	-
负载PF值			0 to 1 (超前/滞后)
输出功率			1500 VA	3000 VA	6000 VA	9000 VA
频率		设定范围	AC模式: 30.0 Hz to 1000.0 Hz, AC+DC模式: 1 Hz to 1000.0 Hz	AC 模式: 30.0 Hz to 1000.0 Hz
		设定分辨率	0.1 Hz (30.0 to 1000.0 Hz)
		**度	0.15%
输出相位角			0.0° to 359.9° 可调 (设置分辨率 0.1°)
直流输出规格
电压		设定范围	-212 V to +212 V / -424 V to +424 V	-	-	-
		设定分辨率	0.1 V	-	-	-
		**度	±(0.2 % of set + 0.424 V / 0.848 V)			-
***大电流		150 V	7 A	-	-	-
		300 V	3.5 A	-	-	-
***大峰值电流		150 V	14 A	-	-	-
		300 V	7 A	-	-	-
输出功率			750W	-	-	-
线性稳压率			0.1%
负载稳压率			0.2%	0.1%	0.2% (串联) 0.8% (并联)	0.2% (三相) 0.8% (单相)
输出电压波形失真度			≤1%
输出电压反应时间			100 us (TYP)
输出效率			78% typ.@满载, 110Vac输入	80% typ.@满载	79% min.@满载	80% typ. @满载
测量及显示
电压	RMS, AVG value Resolution		0.1 V
	PEAK value Resolution		0.1 V
电流	RMS, AVG value Resolution		0.01 A
	PEAK value Resolution		0.01 A
功率	Active (W) Resolution		0.1W
	Apparent (VA) Resolution		0.1 VA
	Reactive (VAR) Resolution		0.1 VAR
负载PF值		Range	0.000 to 1.000
		Resolution	0.001
负载CF值		Range	1.2 to 1.414
		Resolution	0.001
谐波电压		Range	可达 39次
其它
保护			UVP, OCP, OPP, SCP, OTP, FAN FAIL
显示			STN-LCD, 6英寸
记忆组功能			存储/调用, 基本设置: 4 (0~3 numeric keys)
任意波内存			30 (nonvolatile)
一般规格
接口	标配	GPIB	IEEE 488.2 接口
		RS-232C	符合 EIA-RS-232 规格
		外部控制	外部控制 I/O
耐压	Between input and chassis, output and chassis, input and output		2210 Vac, 1 分钟

EMC			EN 61326-1
			EN 61326-2-2
			EN 61000-3-2 (Class D)
			EN 61000-3-3
			EN 61000-4-2/-4-3/-4-4/-4-5/-4-6/-4-8/-4-11 (Class A, Group 1)
			EN 55011 (Class A, Group1)
安全			EN 61010-1
环境	应用环境		室内使用, 过压等级 II
	工作温度		0 °C to 40 °C
	存储温度		-40 °C to 85 °C	-40 °C to 60 °C
	存储湿度		≤90 % RH (无凝露)
	海拔高度		≤ 2000 m
尺寸(mm)			425(W)×133(H)×525(D)	425(W)×176(H)×520(D)	546(W)×844.5(H)×700(D)	546(W)×1025(H)×700(D)
重量（Kg）			22kg	28kg	105kg	153kg
