Industrial applications require a high degree of flexibility and an equally low susceptibility to errors—whether in machine and plant construction, conveyor technology or the packaging industry. When used in these applications, the flexibly combinable 2-D vision sensors of the VOS series provide fast and reliable measurement results and enable precise quality control and inspection. The universal sensors are suitable for a wide range of applications that usually require a complex vision system:
| 产品阐述 |
|---|
|

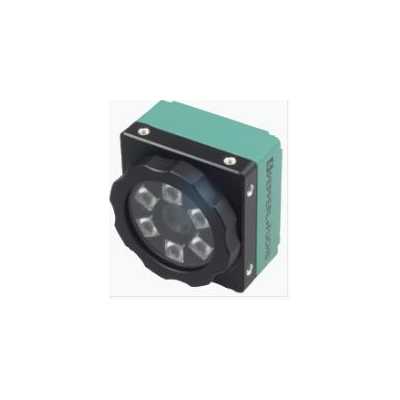

先进的物体探测用视觉传感器； 分辨率：1280 x 960 像素； 光源：集成式 LED 闪光灯，红色； 镜头：M12 镜头； 焦距：8 mm |
| 通用规格 | ||
|---|---|---|
| 光源 | 内置 LED 灯 ， 红色 | |
| 图片详细信息 | 取决于检测距离 （见手册所示） | |
| 触发器模式 | 自运行或外部触发 | |
| 景深 | ±工作距离的 5% | |
| 焦距 | 8 mm | |
| 分辨率 | 1280 x 960 像素 | |
| 图像传感器 |
1/3" CMOS 单色 全局快门 3.75 µm 像素大小 |
|
| 镜头 | M12 集成式镜头 | |
| 设置参数/软件 | ||
| 参数分配 | 通过 PC 用户界面设置参数 VCT 工具 | |
| 评估程序 | ||
| 定位和指导 | 根据部件或产品标志，***多四个定位器可检测 X、Y 位移和旋转 | |
| 识别和验证 | OCR、一维码和二维码 | |
| 检测和模式匹配 | 像素、轮廓或边缘计数 | |
| 测量 | 距离、角度、圆尺寸（校准后） | |
| 指示灯/操作方法 | ||
| LED 1 |
蓝灯常亮：传感器已开启，未设置 绿灯常亮：作业已加载，做好执行准备 闪烁绿灯：作业已加载并正在执行，正在进行捕获 红灯常亮：传感器故障 |
|
| LED 2 |
闪烁蓝灯：正在开启（持续时间约为 20 秒） 绿灯常亮：测量成功（通过） 蓝灯常亮：测量临界值（循环） 红灯常亮：测量不成功（失败） |
|
| LED 3 |
蓝灯常亮：热重置或重启 红灯/绿灯/黄灯常亮：网络活动 |
|
| 对焦设置 | 可通过居中调整对焦 | |
| 电气技术规格 | ||
| 工作电压 | 12 ...30 V DC | |
| 空载电流 | 300 mA | |
| 接口 1 | ||
| 接口类型 | 以太网 | |
| 协议 |
PROFINET IO TCP/IP EtherNet/IP |
|
| 传输速率 | 100 MBit/s | |
| 接口 2 | ||
| 接口类型 | RS-232 ， 串口 | |
| 传输速率 | 115,2 kBit/s | |
| 输入 | ||
| 输入类型 | 光学去耦 输入 | |
| 输入电压 |
逻辑低（开）：0 ... 3 V 逻辑高（关）：11 ...30 V 开关阈值：12 V |
|
| 控制输入 |
触发器 + 2 个通用输入端 2 个输入端可用于硬件解决方案切换 |
|
| 输入电流 | 8 mA ( 典型值 ) | |
| 内部保护电路 | 3 kΩ / 4000 V ( rms ) | |
| 开关延时 |
开启时间（开）： 20 µs 关闭时间（关）： 10 µs 图像捕获触发器：62 µs（直到触发图像捕获操作） |
|
| 输出 | ||
| 输出类型 | 3 个通用输出端 ， 可自由编程 ， 光学去耦 | |
| 开关电压 | max. 30 V | |
| 开关电流 | ***大 100 mA 每个输出 | |
| 开关延时 |
开启时间（开）： 150 µs 关闭时间（关）： 50 µs |
|
| 符合标准 | ||
| 发射干扰 | EN 61000-6-4:2007+A1:2011 | |
| 抗扰度 | EN 61000-6-2:2005 | |
| 认证和证书 | ||
| 认证 | CE | |
| 环境条件 | ||
| 环境温度 | 0 ... 50 °C (32 ... 122 °F) | |
| 存储温度 | -20 ... 60 °C (-4 ... 140 °F) | |
| 机械规格 | ||
| 防护等级 | IP67 | |
| 连接 | 8 针 M12 插座 A 码 ; 12 针 M12 插座 | |
| 材料 | ||
| 外壳 | 氧化铝 | |
| 光学端面 | 塑料板 | |
| 安装 | 安装支架 | |
| 质量 | 大约 200 g | |
| 尺寸 | ||
| 高度 | 57 mm | |
| 宽度 | 58 mm | |
| 长度 | 61 mm | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27310101 |
| ECLASS 10.0.1 | 27310101 |
| ECLASS 9.0 | 27310101 |
| ECLASS 8.0 | 27310101 |
| ECLASS 5.1 | 27310101 |
| ETIM 7.0 | EC002999 |
| ETIM 6.0 | EC002999 |
| ETIM 5.0 | EC002999 |
| UNSPSC 12.1 | 43211711 |
| Product category / 产品类的 | 视觉检测传感器 |
