倍加福激光轮廓传感器

基于经过验证的线性光列阵测量技术，SmartRunner 技术采用激光线和摄像头，利用三角测量原理***检测高度轮廓。在困难的环境条件下，线性光列阵测量技术相对于传统视觉传感器的优势尤其明显。即使是低对比度的物体，如金属上的金属和单色塑料，也不需要外部照明。即使不同的表面、不同的颜色和外部光线也不会影响测量结果。

SmartRunner 技术提供以下创新功能：

· 线性光列阵测量技术和2D视觉传感器的**结合，也可以实现2D图像采集

· 集成针对特定应用的评估，使该技术易于使用

· 复杂的测量数据通过 RS-485 接口转换为数字开关信号，在所有公共现场总线都可以通过网关连接实现快速集成

· 示教和数据矩阵控制代码简化设备更换并提供冗余

· 操作向导实现直观的参数设置

· 旋转连接使该技术易于安装

· 1级激光防止眼睛受伤

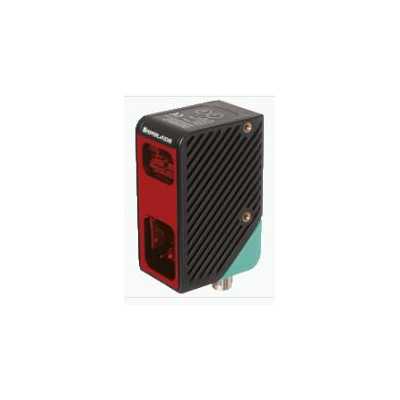

激光传感器 VLE700-F280-B12-1200

• 高轮廓输出
• 区域图像输出
• 分辨率 1280 x 960 像素
• 智能曝光时间控制
• 激光等级 1 级，视力无害

技术参数节选  VLE700-F280-B12-1200

产品阐述
用于轮廓匹配的激光传感器；分辨率：1280 x 960 像素；测量范围：X = 60 ... 300 mm，Z = 100 ... 700 mm；扫描速度：30 s-1；以太网 TCP/IP 接口

通用规格
测量范围		X = 60 ... 345 mm ; Z = 100 ... 700 mm
光源		激光二极管
光源类型		红色激光 + 内置 LED 灯 红色 650 nm
激光额定值
	注意	可见 激光辐射有害 ， 切勿直视激光束 切勿直接使用光学仪器查看
	激光等级	1
	波长	测量激光： 660 nm
	脉冲长度	测量激光： 0,5 ms
	***大光功率输出	测量激光： 15 mW
	激光监控	当激光电流过高时，安全系统会关闭激光
扫描速率		30 s-1
分辨率		X>0.1 mm；100 mm 距离时 Z>0.2 mm X>0.3 mm；400 mm 距离时 Z>2.0 mm X>0.5 mm；700 mm 距离时 Z>5 mm
额定值
摄像头
	像素数量	1280 x 960 像素
功能性安全相关参数
MTTFd		20 a
任务时间 (TM)		10 a
诊断覆盖率 (DC)		0 %
指示灯/操作方法
工作指示灯		绿色 LED
诊断指示器		黄色/红色 LED
功能指示灯		触发： 黄色 LED
控制元件		2 个按钮
电气技术规格
工作电压		24 V ± 20% ， PELV
空载电流		***大 250 mA
功耗		***大 6 W ， 无负载的输出
接口
接口类型		以太网
协议		TCP/IP
传输速率		100 MBit/s
输入
输入电压		24 V
编号/类型		外部触发 + 1 输入
开关阈值		低：< 2.5 V，高：> 8 V
遵守标准和指令
符合标准
	抗扰度	EN 61000-6-2:2005
	发射干扰	EN 61000-6-4:2007/A1:2011
	防护等级	EN 60529
	耐冲击和抗振	EN 60068-2-27:2009
	激光等级	IEC 60825-1:2007
认证和证书
CCC 认证		额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
认证		CE
环境条件
工作温度		-20 ... 45 °C (-4 ... 113 °F) ，   （无冷凝；防止透镜上结冰！）
存储温度		-20 ... 70 °C (-4 ... 158 °F)
机械规格
防护等级		IP67
连接		8 针 M12 x 1 连接器 ( 电源 + 输入/输出 ) + 4 针 M12x1 插座，D 码 (LAN) ; 可旋转 90° ;
材料
	外壳	PC/ABS
	光学端面	塑料板
质量		大约 125 g
紧固螺丝的紧固扭矩		max. 2 Nm
尺寸
	高度	85 mm
	宽度	38 mm
	深度	55 mm
一般信息
注意		安全须知： - 尝试调试之前请先阅读操作说明 - 应当仅由专业人士进行安装、连接和调节 - 按照欧盟机械指令，并非安全部件

Classifications

System	Classcode
ECLASS 11.0	27270801
ECLASS 10.0.1	27270801
ECLASS 9.0	27270801
ECLASS 8.0	27270801
ECLASS 5.1	27270801
ETIM 7.0	EC001825
ETIM 6.0	EC001825
ETIM 5.0	EC001825
UNSPSC 12.1	41111613
Product category / 产品类的	视觉检测传感器
