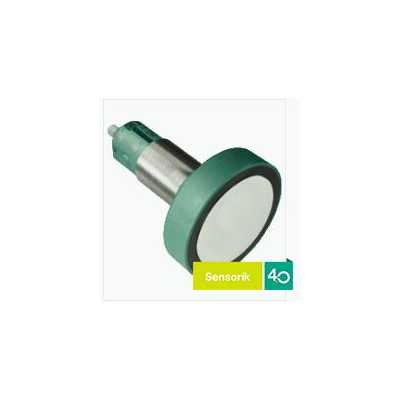

| 产品阐述 |
|---|
| 单头系统 |
| 通用规格 | ||
|---|---|---|
| 感应范围 | 350 ... 6000 mm | |
| 调整范围 | 400 ... 6000 mm | |
| 死区 | 0 ... 350 mm | |
| 标准目标板 | 100 mm x 100 mm | |
| 换能器频率 | 大约 65 kHz | |
| 响应延迟 |
***小值 : 140 ms 出厂设置： 280 ms |
|
| 内存 | ||
| 非易失性存储器 | EEPROM | |
| 写循环 | 100000 | |
| 指示灯/操作方法 | ||
| 绿色 LED |
常亮：通电 闪烁：待机模式或 IO-link 通信 |
|
| 黄色 LED 1 |
常亮：物体在评估范围内 闪烁：学习功能，检测到物体 |
|
| 黄色 LED 2 |
常亮：物体在评估范围内 闪烁：学习功能，检测到物体 |
|
| 红色 LED |
红色常亮：错误 红色闪烁：程序功能，未检测到物体 |
|
| 电气技术规格 | ||
| 工作电压 | 10 ... 30 V DC ，纹波 10 %SS | |
| 空载电流 | ≤ 60 mA | |
| 功耗 | ≤ 1 W | |
| 可用前的时间延迟 | ≤ 200 ms | |
| 接口 | ||
| 接口类型 | IO-link | |
| 协议 | IO-link V1.0 | |
| 传输速率 | 非周期性： 典型值 44 Bit/s | |
| 循环时间 | ***小 72 ms | |
| 模式 | COM 2 (38.4 kb/s) | |
| 过程数据位宽 | 16 位 | |
| SIO 模式支持 | 是 | |
| 输入/输出 | ||
| 输入/输出类型 | 1 个同步连接，双向 | |
| 0 电平 | 0 ... 1 V | |
| 1 电平 | 4 V ... UB | |
| 输入阻抗 | > 12 kΩ | |
| 输出额定工作电流 | < 12 mA | |
| 脉冲长度 | 0,5 ... 300 ms （电平 1） | |
| 脉冲间隔 | ≥ 74 ms （电平 0） | |
| 同步频率 | ||
| 共模操作 | ≤ 13 Hz | |
| 多路转换操作 |
≤ 14 Hz / n ，n = 传感器的数量 ，n ≤ 10 （出厂设置： n = 5 ) |
|
| 输出 | ||
| 输出类型 | 2 路推挽式（4 合 1）输出，短路保护，反极性保护 | |
| 额定工作电流 | 200 mA ，短路/过载保护 | |
| 电压降 | ≤ 2,5 V | |
| 重复精度 | ≤ 0,1 % 满量程值 | |
| 开关频率 | ≤ 1,5 Hz | |
| 范围迟滞 | 调节后工作范围的 1%（默认设置），可编程 | |
| 温度影响 |
≤ 1,5 满量程值的 %（带温度补偿） ≤ 0.2%/K（无温度补偿） |
|
| 遵守标准和指令 | ||
| 符合标准 | ||
| 标准 |
EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
|
| 认证和证书 | ||
| UL 认证 | cULus 认证，2 类电源 | |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| 环境条件 | ||
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) | |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) | |
| 机械规格 | ||
| 连接类型 | 连接器插头 M12 x 1 ， 5 针 | |
| 防护等级 | IP67 | |
| 材料 | ||
| 外壳 |
不锈钢 1.4305 / AISI 303 TPU 聚酰胺 |
|
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫 | |
| 质量 | 165 g | |
| 尺寸 | ||
| 长度 | 112 mm | |
| 直径 | 73 mm | |
| 出厂设置 | ||
| 输出 1 |
近开关点： 400 mm 远端开关点： 6000 mm 输出功能： 窗口 模式 输出特性： 常开触点 |
|
| 输出 2 |
近开关点： 500 mm 远端开关点： 3000 mm 输出功能： 窗口 模式 输出特性： 常开触点 |
|
| 光束宽度 | 宽 | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
| Product category / 产品类的 | 超声波式接近开关 |
在工业应用中，超声波传感器具有可靠性高、通用性强的特点。由于超声波传感器测量方法在几乎所有条件下都能可靠地工作，因此即使是非常复杂的任务，也可以达到毫米精度的物体检测或料位测量。
任何其他测量方法都无法成功地应用于如此广泛的范围和如此众多的不同应用。这些装置非常坚固耐用，即使在恶劣的条件下也依然能够胜任。传感器表面通过振动进行自我清洁，这仅仅是传感器对灰尘不敏感的原因之一。除了少数例外情况，声音传播的物理原理几乎在任何环境中都是有效的。
超声波传感器所采用的测量方法曾被视为一项非常复杂的技术，只能作为“非常手段”来解决特别棘手的应用。这样的情况已经一去不返！
超声波传感器已在几乎所有工业领域证明了其可靠性和耐久性。
这些领域包括：
· 机械工程/机床
· 食品和饮料
· 木工和家具
· 建筑材料
· 农业
· 建筑
· 纸浆和造纸
· 物流行业
· 料位测量
