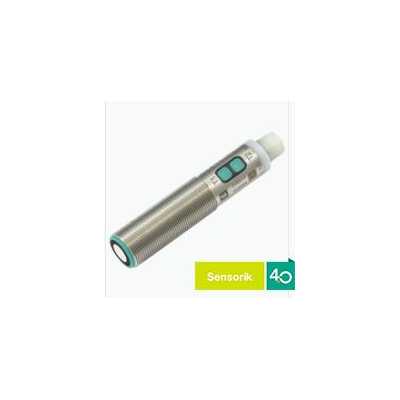

倍加福超声波传感器 UC1000-18GS-2EP-IO-V15

点击图片查看原图

品牌：	倍加福超声波传感器
所在地：	上海
有效期至：	长期有效
最后更新：	2024-04-15 23:45
浏览次数：	14

店铺基本资料信息

倍加福传感器专卖
[VIP第3年] 指数:2
[诚信档案]
联系人王金秀(女士) 销售工程师
会员 [当前离线] [加为商友] [发送信件]
电话18621383659
手机18621383659
地区上海
地址上海嘉定区安亭镇和静东路75弄114号

产品详细说明

超声波传感器

超声波传感器 UC1000-18GS-2EP-IO-V15

产品阐述
单头系统

通用规格
感应范围	70 ... 1000 mm
调整范围	90 ... 1000 mm
死区	0 ... 70 mm
标准目标板	100 mm x 100 mm
换能器频率	大约 255 kHz
响应延迟	***小值 : 28 ms 出厂设置： 56 ms
传感器循环时间	≥ 14 ms （出厂设置） ; 可编程至 60 s
温度影响	带温度补偿：≤ ± *终值的 0.75%（开启传感器 10 分钟后）（出厂设置）带增强型温度补偿：≤ ± *终值的 0.75%（开启传感器 2 分钟后）不带温度补偿：0.17 %/K
内存
非易失性存储器	EEPROM
写循环	300000
指示灯/操作方法
绿色 LED	常亮：通电闪烁：待机模式或 IO-link 通信
黄色 LED	常亮：物体在评估范围内闪烁：开关点编程，检测到物体
红色 LED	常亮：错误闪烁：开关点编程，未检测到物体
电气技术规格
工作电压	10 ... 30 V DC ，纹波 10 %_SS
空载电流	≤ 50 mA
功耗	≤ 700 mW
可用前的时间延迟	≤ 300 ms
接口 1
接口类型	IO-link （通过 C/Q = 针脚 4）
IO-link 修正	1.1
设备配置文件	智能传感器型材 2
过程数据位宽	32 位
设备 ID	0x300603 (3147267)
传输速率	COM 2 (38.4 kb/s)
***小循环时间	3 ms
SIO 模式支持	是
兼容主端口类型	A 类 B 类（使用 3 极适配器或 3 线缆线）
接口 2
接口类型	IrDA（红外接口）
模式	点对点连接
传输速率	115,2 kBit/s
***大通信距离	5 cm
输入/输出
输入/输出类型	1 个同步连接，双向
	0 电平	0 ... 1 V
	1 电平	2,5 V ... U_B
	输入阻抗	> 22 kΩ
	输出额定工作电流	电流源 < 2,5 mA
	脉冲长度	≥ 1 ms 带外部控件，低电平有效
同步频率
	共模操作	≤ 71 Hz
	多路转换操作	≤ 71 Hz / n ，n = 传感器的数量，n ≤ 10
开关输出
输出类型	2 路推挽式（4 合 1）输出，短路保护，反极性保护
额定工作电流	100 mA ，短路/过载保护
开关频率	出厂设置： 10 Hz 可编程至 23 Hz
电压降	≤ 2,5 V
重复精度	≤ ± 0,1 % 满量程值
范围迟滞	调节后工作范围的 1%（默认设置），可编程， ***小 1 mm
断态电流	≤ 100 µA
遵守标准和指令
符合标准
	标准	EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 IEC 61131-9:2013
认证和证书
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
机械规格
连接类型	连接器插头 M12 x 1 ， 5 针
防护等级	IP67
材料
	外壳	不锈钢 (1.4305 / AISI 303)>BR>PA、PC、POM 和 PBT 塑料零件
	换能器	环氧树脂/空心玻璃球混合物；聚氨酯泡沫
安装位置	任何位置
质量	45 g
紧固螺丝的紧固扭矩	***大 30 Nm
尺寸
	长度	90 mm
	直径	18 mm
出厂设置
输出 1	近开关点： 90 mm 远端开关点： 1000 mm 输出功能：窗口模式输出特性：常开触点
输出 2	近开关点： 90 mm 远端开关点： 500 mm 输出功能：窗口模式输出特性：常开触点
光束宽度	宽

System	Classcode
ECLASS 11.0	27272803
ECLASS 10.0.1	27272803
ECLASS 9.0	27272803
ECLASS 8.0	27272803
ECLASS 5.1	27272803
ETIM 7.0	EC001849
ETIM 6.0	EC001849
ETIM 5.0	EC001849
UNSPSC 12.1	41111960
Product category / 产品类的	超声波式接近开关

IO-link 接口，用于过程数据、参数化和诊断

可通过带 PACTWARE 的 DTM 编程

可通过 IrDA（红外接口）编程

可选声锥宽度

同步选项

增强型温度补偿可调节，开启后测量值已稳定 2 分钟

2 路推挽输出

技术参数节选 UC1000-18GS-2EP-IO-V15

产品阐述

单头系统

通用规格

感应范围 70 ... 1000 mm

调整范围 90 ... 1000 mm

死区 0 ... 70 mm

标准目标板 100 mm x 100 mm

换能器频率大约 255 kHz

响应延迟 ***小值 : 28 ms
出厂设置： 56 ms

传感器循环时间 ≥ 14 ms （出厂设置） ;
可编程至 60 s

温度影响带温度补偿：≤ ± ***终值的 0.75%（开启传感器 10 分钟后）（出厂设置）
带增强型温度补偿：≤ ± ***终值的 0.75%（开启传感器 2 分钟后）
不带温度补偿：0.17 %/K

内存

非易失性存储器 EEPROM

写循环 300000

指示灯/操作方法

绿色 LED 常亮：通电
闪烁：待机模式或 IO-link 通信

黄色 LED 常亮：物体在评估范围内
闪烁：开关点编程，检测到物体

红色 LED 常亮：错误
闪烁：开关点编程，未检测到物体

电气技术规格

工作电压 10 ... 30 V DC ，纹波 10 %_SS

空载电流 ≤ 50 mA

功耗 ≤ 700 mW

可用前的时间延迟 ≤ 300 ms

接口 1

接口类型 IO-link （通过 C/Q = 针脚 4）

IO-link 修正 1.1

设备配置文件智能传感器型材 2

过程数据位宽 32 位

设备 ID 0x300603 (3147267)

传输速率 COM 2 (38.4 kb/s)

***小循环时间 3 ms

SIO 模式支持是

兼容主端口类型 A 类
B 类（使用 3 极适配器或 3 线缆线）

接口 2

接口类型 IrDA（红外接口）

模式点对点连接

传输速率 115,2 kBit/s

***大通信距离 5 cm

输入/输出

输入/输出类型 1 个同步连接，双向

0 电平 0 ... 1 V

1 电平 2,5 V ... U_B

输入阻抗 > 22 kΩ

输出额定工作电流电流源 < 2,5 mA

脉冲长度 ≥ 1 ms 带外部控件，低电平有效

同步频率

共模操作 ≤ 71 Hz

多路转换操作 ≤ 71 Hz / n ，n = 传感器的数量，n ≤ 10

开关输出

输出类型 2 路推挽式（4 合 1）输出，短路保护，反极性保护

额定工作电流 100 mA ，短路/过载保护

开关频率出厂设置： 10 Hz
可编程至 23 Hz

电压降 ≤ 2,5 V

重复精度 ≤ ± 0,1 % 满量程值

范围迟滞调节后工作范围的 1%（默认设置），可编程， ***小 1 mm

断态电流 ≤ 100 µA

遵守标准和指令

符合标准

标准 EN IEC 60947-5-2:2020
IEC 60947-5-2:2019
IEC 61131-9:2013

认证和证书

UL 认证 cULus 认证，2 类电源

CCC 认证额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记

环境条件

环境温度 -25 ... 70 °C (-13 ... 158 °F)

存储温度 -40 ... 85 °C (-40 ... 185 °F)

机械规格

连接类型连接器插头 M12 x 1 ， 5 针

防护等级 IP67

材料

外壳不锈钢 (1.4305 / AISI 303)>BR>PA、PC、POM 和 PBT 塑料零件

换能器环氧树脂/空心玻璃球混合物；聚氨酯泡沫

安装位置任何位置

质量 45 g

紧固螺丝的紧固扭矩 ***大 30 Nm

尺寸

长度 90 mm

直径 18 mm

出厂设置

输出 1 近开关点： 90 mm
远端开关点： 1000 mm
输出功能：窗口模式
输出特性：常开触点

输出 2 近开关点： 90 mm
远端开关点： 500 mm
输出功能：窗口模式
输出特性：常开触点

光束宽度宽

Classifications

System Classcode

ECLASS 11.0 27272803

ECLASS 10.0.1 27272803

ECLASS 9.0 27272803

ECLASS 8.0 27272803

ECLASS 5.1 27272803

ETIM 7.0 EC001849

ETIM 6.0 EC001849

ETIM 5.0 EC001849

UNSPSC 12.1 41111960

Product category / 产品类的超声波式接近开关

在工业应用中，超声波传感器具有可靠性高、通用性强的特点。由于超声波传感器测量方法在几乎所有条件下都能可靠地工作，因此即使是非常复杂的任务，也可以达到毫米精度的物体检测或料位测量。
任何其他测量方法都无法成功地应用于如此广泛的范围和如此众多的不同应用。这些装置非常坚固耐用，即使在恶劣的条件下也依然能够胜任。传感器表面通过振动进行自我清洁，这仅仅是传感器对灰尘不敏感的原因之一。除了少数例外情况，声音传播的物理原理几乎在任何环境中都是有效的。
超声波传感器所采用的测量方法曾被视为一项非常复杂的技术，只能作为“非常手段”来解决特别棘手的应用。这样的情况已经一去不返！
超声波传感器已在几乎所有工业领域证明了其可靠性和耐久性。
这些领域包括：
