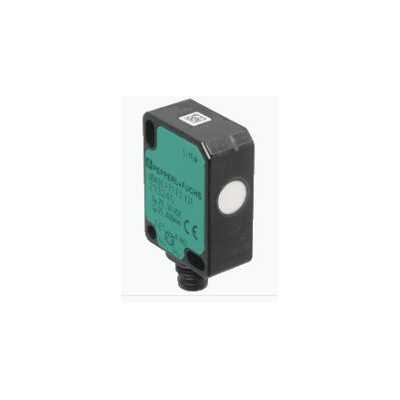

倍加福超声波传感器 UB100-F77-E0-V31

点击图片查看原图
品牌: 倍加福超声波传感器
所在地: 上海
有效期至: 长期有效
最后更新: 2024-04-15 23:45
浏览次数: 10
询价
店铺基本资料信息


产品详细说明

超声波传感器

       在工业应用中,超声波传感器具有可靠性高通用性强的特点。由于超声波传感器测量方法在几乎所有条件下都能可靠地工作,因此即使是非常复杂的任务,也可以达到毫米精度的物体检测料位测量
任何其他测量方法都无法成功地应用于如此广泛的范围和如此众多的不同应用。这些装置非常坚固耐用,即使在恶劣的条件下也依然能够胜任。传感器表面通过振动进行自我清洁,这仅仅是传感器对灰尘不敏感的原因之一。除了少数例外情况,声音传播的物理原理几乎在任何环境中都是有效的。
超声波传感器所采用的测量方法曾被视为一项非常复杂的技术,只能作为非常手段来解决特别棘手的应用。这样的情况已经一去不返!
超声波传感器已在几乎所有工业领域证明了其可靠性和耐久性
这些领域包括:

· 机械工程/机床

· 食品和饮料

· 木工和家具

· 建筑材料

· 农业

· 建筑

· 纸浆和造纸

· 物流行业

· 料位测量

超声波直接检测传感器 UB100-F77-E0-V31

· 微型设计

· 程序输入

· 防护等级 IP67

· 开关状态指示灯,黄色 LED

技术参数节选  UB100-F77-E0-V31

产品阐述
超声波直接检测传感器
通用规格
感应范围 10 ... 100 mm
调整范围 30 ... 100 mm
死区 0 ... 10 mm
标准目标板 20 mm x 20 mm
换能器频率 大约 400 kHz
响应延迟 ≤ 50 ms
极限数据
允许的缆线长度 ***大 300 m
指示灯/操作方法
黄色 LED 开关状态 和 闪烁: 示教
电气技术规格
额定工作电压 24 V DC
工作电压 20 ... 30 V DC ,纹波 10 %SS ; 12 ... 20 V DC 灵敏度降至 90%
空载电流 ≤ 20 mA
可用前的时间延迟 ≤ 150 ms
输入
输入类型 1 路程序输入
电平 低电平 : 0 ... 0,7 V (示教激活)
高电平 : UB 或开路输入 (示教未激活)
输入阻抗 16 kΩ
脉冲长度 ≥ 3 s
输出
输出类型 1 路开关输出 E0,NPN,常开
额定工作电流 200 mA ,短路/过载保护
电压降 ≤ 2 V
重复精度 ± 1 mm
开关频率   10 Hz
范围迟滞 类型 2,5 mm
断态电流 ≤ 0,01 mA
温度影响 0,17 %/K
遵守标准和指令
符合标准
标准 EN IEC 60947-5-2:2020
IEC 60947-5-2:2019
认证和证书
UL 认证 cULus 认证,2 类电源
CCC 认证 额定电压 ≤ 36 V 时,产品不需要 CCC 认证/标记
环境条件
环境温度 -10 ... 50 °C (14 ... 122 °F)
存储温度 -40 ... 85 °C (-40 ... 185 °F)
耐冲击性 30 g , 11 ms 周期
抗振性 10 ... 55 Hz , 振幅± 1 mm
机械规格
连接类型 M8 x 1 连接器 , 4 针
防护等级 IP67
材料
外壳 聚碳酸酯
换能器 环氧树脂/空心玻璃球混合物;聚氨酯泡沫
安装位置 任何位置
质量 10 g
紧固螺丝的紧固扭矩 ***大 0,2 Nm
尺寸
高度 31 mm
宽度 12 mm
长度 23 mm
出厂设置
输出 开关点: 100 mm

Classifications

System Classcode
ECLASS 11.0 27272803
ECLASS 10.0.1 27272803
ECLASS 9.0 27272803
ECLASS 8.0 27272803
ECLASS 5.1 27272803
ETIM 7.0 EC001849
ETIM 6.0 EC001849
ETIM 5.0 EC001849
UNSPSC 12.1 41111960
Product category / 产品类的 超声波式接近开关
