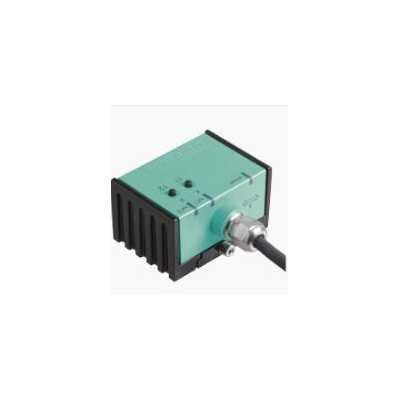

技术参数节选 INX360D-F99-U2E2-5M
通用规格
类型
倾角传感器，单轴
测量范围
0 ... 360 °
***精度
≤± 0,5 °
响应延迟
≤ 20 ms
分辨率
≤ 0,1 °
重复精度
≤± 0,1 °
温度影响
≤ 0,027 °/K
功能性安全相关参数
MTTFd
390 a
任务时间 (TM)
20 a
诊断覆盖率 (DC)
0 %
指示灯/操作方法
工作指示灯
绿色 LED
标定指示灯
2 个黄色 LED（开关状态），闪烁
按钮
2 个按钮 ( 开关点编程 ， 评估范围编程 )
开关状态
2 个黄色 LED：开关状态（每个输出）
电气技术规格
工作电压
10 ... 30 V DC
空载电流
≤ 25 mA
可用前的时间延迟
≤ 200 ms
开关输出
输出类型
2 路开关输出，PNP，常开 ， 反极性保护 ， 短路保护
工作电流
≤ 100 mA
电压降
≤ 3 V
模拟量输出
输出类型
1 输出电压 0 ... 5 V
负载电阻器
≥ 1 kΩ
遵守标准和指令
符合标准
耐冲击和抗振
100 g，符合 DIN EN 60068-2-27
标准
EN 60947-5-2:2007
IEC 60947-5-2:2007
认证和证书
UL 认证
cULus 认证，2 类电源
CCC 认证
额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
E1 型式批准
10R-04
环境条件
环境温度
-40 ... 85 °C (-40 ... 185 °F)
存储温度
-40 ... 85 °C (-40 ... 185 °F)
机械规格
连接类型
5 m，PUR 缆线 5 x 0.5 mm2
外壳材料
PA
防护等级
IP68 / IP69K
质量
240 g
尺寸
高度
37 mm
宽度
45 mm
长度
65 mm
出厂设置
开关输出 1
-30 ° ... 30 °
开关输出 2
-30 ° ... 30 °
模拟量输出
-45 ° ... 45 °
Classifications
System
Classcode
ECLASS 11.0
27271101
ECLASS 10.0.1
27271101
ECLASS 9.0
27271190
ECLASS 8.0
27270790
ECLASS 5.1
27270790
ETIM 7.0
EC002544
ETIM 6.0
EC002544
ETIM 5.0
EC002544
UNSPSC 12.1
41114624
Product category / 产品类的
倾角传感器
