倍加福传感器

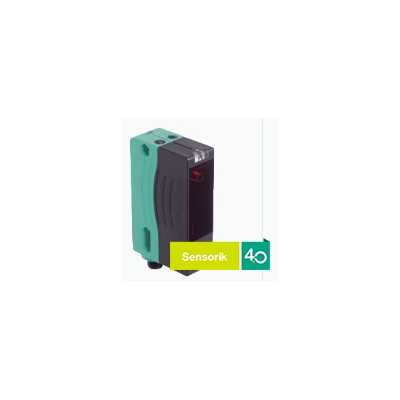

VDM28-15-L1-IO/73c/110/122
测距传感器
通用测距传感器，适用于测量物体，IO-link 接口，脉冲测距技术 (PRT) 测量方法，15 m 检测范围，红色激光，激光等级 1 级，推挽输出，模拟量输出，M12 插头, 使用物体进行距离测量, 测量方法 PRT（脉冲测距技术）, 服务和过程数据 IO-link 接口, 模拟量输出 0/4 mA ... 20 mA, 测量结果准确、清晰且可以再现
| 产品阐述 |
|---|
| 通用测距传感器，适用于测量物体，IO-link 接口，脉冲测距技术 (PRT) 测量方法，15 m 检测范围，红色激光，激光等级 1 级，推挽输出，模拟量输出，M12 插头 |
| 通用规格 | ||
|---|---|---|
| 测量范围 | 0,2 ... 15 m | |
| 参考目标 | 柯达白 (90%) | |
| 光源 |
激光二极管 当 Ta = +25 °C 时的典型使用寿命为 85,000 h |
|
| 光源类型 | 调制可见红光 | |
| 激光额定值 | ||
| 注意 | 激光 ， 切勿直视激光束 | |
| 激光等级 | 1 | |
| 波长 | 660 nm | |
| 光束发散 | < 1,5 mrad | |
| 脉冲长度 | 大约 4 ns | |
| 重复率 | 250 kHz | |
| ***大脉冲能量 | < 1,5 nJ | |
| 角度偏差 | ***大 ± 2° | |
| 测量方法 | 脉冲测距技术 (PRT) | |
| 光点直径 | < 15 mm 相距 15 m 在 20 °C 时 | |
| 环境光限制 | 50000 Lux | |
| 温度影响 | 类型 ≤ 0,25 mm/K | |
| 功能性安全相关参数 | ||
| MTTFd | 200 a | |
| 任务时间 (TM) | 10 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 指示灯/操作方法 | ||
| 工作指示灯 | 绿色 LED | |
| 功能指示灯 | 2 个黄色 LED，用于指示开关状态 | |
| 标定指示灯 |
标定：绿色/黄色 LED 交替闪烁；2.5 Hz 标定误差：绿色/黄色 LED 非等相位闪烁；8.0 Hz |
|
| 控制元件 | 5 档旋转开关，用于选择操作模式（阈值设置和操作模式） | |
| 控制元件 | 用于设置阈值的开关 | |
| 电气技术规格 | ||
| 工作电压 | 10 ... 30 V DC / 在 IO-link 模式下工作时： 18 ... 30 V | |
| 纹波 | 10 % 在电源容限内 | |
| 空载电流 | ≤ 70 mA / 24 V DC | |
| 可用前的时间延迟 | 1,5 s | |
| 接口 | ||
| 接口类型 | IO-link | |
| 协议 | IO-link V1.0 | |
| 循环时间 | ***小 2,3 ms | |
| 模式 | COM 2 (38.4 kb/s) | |
| 过程数据位宽 | 16 位 | |
| SIO 模式支持 | 是 | |
| 输出 | ||
| 信号输出 | 推挽输出，短路保护，反极性保护 | |
| 开关电压 | ***大 30 V DC | |
| 开关电流 | ***大 100 mA | |
| 测量输出 | 1 路模拟量输出 4 ...20 mA，短路/过载保护 | |
| 开关频率 | 50 Hz | |
| 响应时间 | 10 ms | |
| 符合性 | ||
| 产品标准 | EN 60947-5-2 | |
| 激光安全 | IEC 60825-1:2007 | |
| 测量精度 | ||
| ***精度 | ± 25 mm | |
| 重复精度 | < 5 mm | |
| 认证和证书 | ||
| 防护等级 | III | |
| UL 认证 | cULus 认证，2 类电源，1 类外壳 | |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| FDA 认证 | IEC 60825-1:2007 符合 21 CFR 1040.10 和 1040.11，但存在符合 2007 年 6 月 24 日发布的第 50 号激光通知的偏离情况 | |
| 环境条件 | ||
| 环境温度 | -30 ... 55 °C (-22 ... 131 °F) | |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) | |
| 机械规格 | ||
| 防护等级 | IP67 | |
| 连接 | 4 针 M12 x 1 连接器 | |
| 材料 | ||
| 外壳 | 塑料 ABS | |
| 光学端面 | PMMA | |
| 质量 | 90 g | |
| 尺寸 | ||
| 高度 | 88 mm | |
| 宽度 | 25,8 mm | |
| 深度 | 54,6 mm | |
