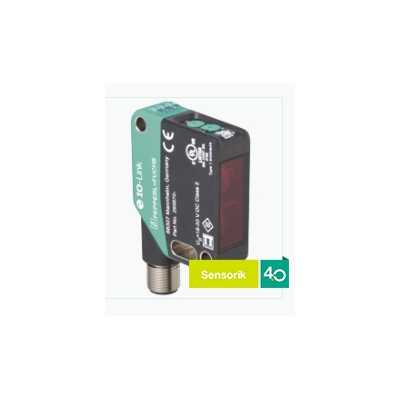

倍加福传感器 OMT550-R200-IEP-IO-V1 测距传感器

点击图片查看原图

品牌：	倍加福测距传感器
所在地：	上海
有效期至：	长期有效
最后更新：	2024-03-01 21:24
浏览次数：	98

店铺基本资料信息

倍加福传感器专卖
[VIP第4年] 指数:5
[诚信档案]
联系人王金秀(女士) 销售工程师
会员 [当前离线]
电话18621383659
手机18621383659
地区上海
地址上海市宝山区富联一路98弄6号

产品详细说明

倍加福传感器 OMT550-R200-IEP-IO-V1

测距传感器

测距传感器, 微型设计，提供通用安装选项, 采用小型标准化设计的测距传感器，有利于节省空间, 多像素技术 (MPT) - ***无误的信号评估, 服务和过程数据 IO-link 接口, 模拟量输出 4 ...20 mA

技术参数节选 OMT550-R200-IEP-IO-V1

产品阐述
测距传感器

通用规格
测量范围		100 ... 550 mm
参考目标		标准白色平板，100 mm x 100 mm
光源		LED
光源类型		调制可见红光
LED 危险等级标记		免除组
角度偏差		***大 +/- 1,5 °
光点直径		大约 20 mm 相距 550 mm
发散角		2,5 °
环境光限制		EN 60947-5-2 : 45000 Lux
分辨率		0,1 mm
功能性安全相关参数
MTTF_d		520 a
任务时间 (T_M)		20 a
诊断覆盖率 (DC)		0 %
指示灯/操作方法
工作指示灯		绿色 LED：持续亮起 - 通电闪烁 (4Hz) - 短路闪烁并带有短间歇 (1 Hz) - IO-link 模式
功能指示灯		黄色 LED：常亮 - 开关输出激活常灭 - 开关输出停用
控制元件		示教按键
控制元件		5 档旋转开关，用于选择操作模式
电气技术规格
工作电压		18 ... 30 V DC
纹波		***大 10 %
空载电流		< 25 mA 在 24 V 供电下
防护等级		III
接口
接口类型		IO-link ( 通过 C/Q = 针脚 4 )
IO-link 修正		1.1
设备配置文件		识别和诊断智能传感器（0 型/3.3 型）
设备 ID		0x111902 (1120514)
传输速率		COM 2 (38.4 kb/s)
***小循环时间		3 ms
过程数据位宽		过程数据输入 4 字节过程数据输出 2 位
SIO 模式支持		是
兼容主端口类型		A
输出
开关类型		默认设置为： C/Q - 针脚 4：NPN 常开，PNP 常闭，IO-link I—针脚 2：模拟量输出 4...20 mA
信号输出		1 路推挽输出， 1 路模拟量输出，短路保护，反极性保护，电涌保护
开关电压		***大 30 V DC
开关电流		***大 100 mA ，阻抗负载
使用类别		DC-12 和 DC-13
电压降		≤ 1,5 V DC
响应时间		2 ms ，见表 1
模拟量输出
输出类型		1 电流输出： 4 ... 20 mA
负载电阻器		> 1 kΩ 输出电压 ; ≤ 470 Ω 电流输出
	恢复时间	2 ms
符合性
通信接口		IEC 61131-9
产品标准		EN 60947-5-2
测量精度
温度漂移		0,05 %/K
预热时间		5 min
重复精度		≤ 1% ，见表 1
线性度误差		0.75%
认证和证书
UL 认证		E87056 ，通过 cULus 认证， class 2 类供电电源，类型等级 1
CCC 认证		额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
环境温度		10 ... 50 °C (50 ... 122 °F)
存储温度		-40 ... 70 °C (-40 ... 158 °F)
机械规格
防护等级		IP67 / IP69 / IP69K
连接		4 针，M12 x 1 连接器，可旋转 90°
材料
	外壳	PC（聚碳酸酯）
	光学端面	PMMA
质量		大约 37 g
尺寸
	高度	50,6 mm
	宽度	15 mm
	深度	41,7 mm
