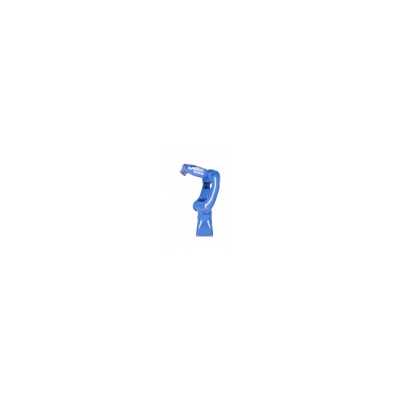

弧焊机器人AR700 小巧型经济 速度更快 更轻便 安川新一代机型
6轴垂直多关节型
负载：8KG
动作范围：727mm
控制柜：YRC1000
用途：弧焊、激光加工、搬运、其他
可搬重量为8KG、可搭载各种伺服焊***、传感器
通过高速动作，减少节拍
采用了减小手臂与周边设备的干涉的设计
适合小部件焊接
| 标准规格 | MOTOMAN-AR700 | |
|---|---|---|
| 型号 | YR-1-06VXH8-A00 | |
| 构造 | 垂直多关节型（6个自由度） | |
| 可搬质量*1 | 8kg | |
| *大可达 | 727㎜ | |
| 重复定位精度*2 | ±0.02mm | |
| 动作范围 | S轴（旋转） | -170°- +170° |
| L轴（下臂） | -65° - +145° | |
| U轴（上臂） | -70° - +190° | |
| R轴（手腕旋转） | -190° - +190° | |
| B轴（手腕摆动） | -135° - +135° | |
| T轴（手腕回转） | -360° - +360° | |
| *大速度 | S轴（旋转） | 7.94rad/s, 455°/s |
| L轴（下臂） | 6.72rad/s, 385°/s | |
| U轴（上臂） | 9.07rad/s, 520°/s | |
| R轴（手腕旋转） | 9.59rad/s, 550°/s | |
| B轴（手腕摆动） | 9.59rad/s, 550°/s | |
| T轴（手腕回转） | 17.45rad/s, 1000°/s | |
| 容许力矩 | R轴（手腕旋转） | 17N.m |
| B轴（手腕摆动） | 17N.m | |
| T轴（手腕回转） | 10N.m | |
|
容许惯性力矩 （GD2/4） |
R轴（手腕旋转） | 0.5kg.m2 |
| B轴（手腕摆动） | 0.5kg.m2 | |
| T轴（手腕回转） | 0.2kg.m2 | |
| 本体质量 | 32kg | |
| 防护等级 | 全轴：IP67 | |
| 安装环境 | 温度 | 0° - +45° |
| 湿度 | 20% - 80%RH（无结露） | |
| 震动 | 4.9m/s2以下 | |
| 其他 | 不可有引火性及腐蚀性气体，液体远离电气噪音源 | |
| 电源容量*3 | 1kVA | |
| 安装方式*4 | 置地式，倒挂式，壁挂式，倾斜式 | |
| 用途 | 弧焊、激光加工、搬运、其他 | |
| 备注 |
*1：U臂上的负载随手腕部负载重量变化。 *2：JIS B 8432为基准。 *3记载了自轴的动作范围而不是对地基准。 *4：因用途，动作模式而异。 *5：壁挂式，倾斜式安装时，S轴的动作会有限制。 (注)本表是以SI单位系为记载。 |
|
