台达变频器VFD015CH23A-21

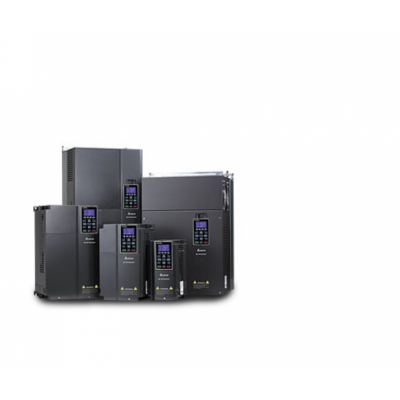

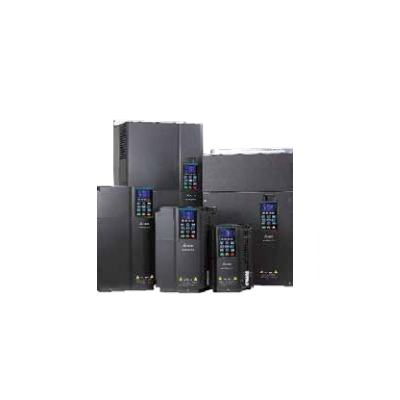

台达重载型向量控制变频器 CH2000 系列

产品特色

-大功率运动控制方案：
-支持 EtherCAT 运动控制总线，结合自主设计**伺服电机，提供成套运动控制方案
-搭配运动控制卡 (EMC-MC01)，可支持周期同步位置模式 (CSP)与周期同步转矩模式 (CST)
- 台达大功率**伺服电机MSJ 系列：15 ~ 80 kW
-超重载型过载能力：额定输出电流 150 % 60s、200 % 3s
-支持感应电机、永磁电机
-磁场导向控制，全闭循环控制速控可达 1:10,000 (FOCPG)
-起重功能：全时防摇功能、松绳检测/ 轻钩加速、双主钩同动、纠偏功能

应用领域

天车应用、机床、印刷机械

技术规格

型号说明

台达变频器CH2000系列产品型号参数；

台达VFD007CH23A-21变频器电压 220V/3P,0.75kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD015CH23A-21变频器电压 220V/3P,1.5kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD022CH23A-21变频器电压 220V/3P,2.2kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD037CH23A-21变频器电压 220V/3P,3.7kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD055CH23A-21变频器电压 220V/3P,5.5kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD075CH23A-21变频器电压 220V/3P,7.5kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD110CH23A-21变频器电压 220V/3P,11kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD150CH23A-21变频器电压 220V/3P,15kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD185CH23A-21变频器电压 220V/3P,18.5kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD220CH23A-00变频器电压 220V/3P,22kW,内置10k PLC,刹车选购，DC电抗内建， UL，CE，IP00，OPEN TYPE

台达VFD300CH23A-00变频器电压 220V/3P,30kW,内置10k PLC,刹车选购，DC电抗内建， UL，CE，IP00，OPEN TYPE

台达VFD370CH23A-00变频器电压 220V/3P,37kW,内置10k PLC,刹车选购，DC电抗内建， UL，CE，IP00，OPEN TYPE

台达VFD450CH23A-00变频器电压 220V/3P,45kW,内置10k PLC,刹车选购，DC电抗内建， UL，CE，IP00，OPEN TYPE

台达VFD550CH23A-00变频器电压 220V/3P,55kW,内置10k PLC,刹车选购，DC电抗内建， UL，CE，IP00，OPEN TYPE

台达VFD750CH23A-00变频器电压 220V/3P,75kW,内置10k PLC,刹车选购，DC电抗内建， UL，CE，IP00，OPEN TYPE

台达VFD007CH43A-21变频器电压 380V/3P,0.75kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD015CH43A-21变频器电压 380V/3P,1.5kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD022CH43A-21变频器电压 380V/3P,2.2kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD037CH43A-21变频器电压 380V/3P,3.7kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD055CH43A-21变频器电压 380V/3P,5.5kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD075CH43A-21变频器电压 380V/3P,7.5kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD110CH43A-21变频器电压 380V/3P,11kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD150CH43A-21变频器电压 380V/3P,15kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD185CH43A-21变频器电压 380V/3P,18.5kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD220CH43A-21变频器电压 380V/3P,22kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD300CH43A-21变频器电压 380V/3P,30kW,内置10k PLC,刹车内建，DC电抗选购， UL，CE，IP20，NEMA1

台达VFD220CH23A-21变频器电压 220V/3P,22kW,内置10k PLC,刹车选购，DC电抗内建，标配接线盒， UL，CE，IP20，NEMA1

台达VFD300CH23A-21变频器电压 220V/3P,30kW,内置10k PLC,刹车选购，DC电抗内建， 标配接线盒， UL，CE，IP20，NEMA1

台达VFD370CH23A-21变频器电压 220V/3P,37kW,内置10k PLC,刹车选购，DC电抗内建， 标配接线盒， UL，CE，IP20，NEMA1

台达VFD450CH23A-21变频器电压 220V/3P,45kW,内置10k PLC,刹车选购，DC电抗内建， 标配接线盒， UL，CE，IP20，NEMA1

台达VFD550CH23A-21变频器电压 220V/3P,55kW,内置10k PLC,刹车选购，DC电抗内建， 标配接线盒， UL，CE，IP20，NEMA1

台达VFD750CH23A-21变频器电压 220V/3P,75kW,内置10k PLC,刹车选购，DC电抗内建， 标配接线盒， UL，CE，IP20，NEMA1

台达VFD007CH4EA-21变频器电压 380V/3P,0.75kW,内置10k PLC,刹车内建，DC电抗选购，EMI内建，UL，CE，IP20，NEMA1

台达VFD015CH4EA-21变频器电压 380V/3P,1.5kW,内置10k PLC,刹车内建，DC电抗选购，EMI内建，UL，CE，IP20，NEMA1

台达VFD022CH4EA-21变频器电压 380V/3P,2.2kW,内置10k PLC,刹车内建，DC电抗选购，EMI内建，UL，CE，IP20，NEMA1

台达VFD037CH4EA-21变频器电压 380V/3P,3.7kW,内置10k PLC,刹车内建，DC电抗选购，EMI内建，UL，CE，IP20，NEMA1

台达VFD055CH4EA-21变频器电压 380V/3P,5.5kW,内置10k PLC,刹车内建，DC电抗选购，EMI内建，UL，CE，IP20，NEMA1

台达VFD075CH4EA-21变频器电压 380V/3P,7.5kW,内置10k PLC,刹车内建，DC电抗选购，EMI内建，UL，CE，IP20，NEMA1

台达VFD110CH4EA-21变频器电压 380V/3P,11kW,内置10k PLC,刹车内建，DC电抗选购，EMI内建，UL，CE，IP20，NEMA1

台达VFD150CH4EA-21变频器电压 380V/3P,15kW,内置10k PLC,刹车内建，DC电抗选购，EMI内建，UL，CE，IP20，NEMA1

台达VFD185CH4EA-21变频器电压 380V/3P,18.5kW,内置10k PLC,刹车内建，DC电抗选购，EMI内建，UL，CE，IP20，NEMA1

台达VFD220CH4EA-21变频器电压 380V/3P,22kW,内置10k PLC,刹车内建，DC电抗选购，EMI内建，UL，CE，IP20，NEMA1

台达VFD300CH4EA-21变频器电压 380V/3P,30kW,内置10k PLC,刹车内建，DC电抗选购，EMI内建，UL，CE，IP20，NEMA1

台达VFD370CH43S-21变频器电压 380V/3P,37kW,内置10k PLC,刹车选购，DC电抗内建， 标配接线盒，UL，CE，IP20，NEMA1

台达VFD450CH43A-21变频器电压 380V/3P,45kW,内置10k PLC,刹车选购，DC电抗内建， 标配接线盒，UL，CE，IP20，NEMA1

台达VFD550CH43A-21变频器电压 380V/3P,55kW,内置10k PLC,刹车选购，DC电抗内建， 标配接线盒，UL，CE，IP20，NEMA1

台达VFD750CH43A-21变频器电压 380V/3P,75kW,内置10k PLC,刹车选购，DC电抗内建， 标配接线盒，UL，CE，IP20，NEMA1

台达VFD900CH43A-21变频器电压 380V/3P,90kW,内置10k PLC,刹车选购，DC电抗内建， 标配接线盒，UL，CE，IP20，NEMA1

台达VFD1100CH43A-21变频器电压 380V/3P,110kW,内置10k PLC,刹车选购，DC电抗内建， 标配接线盒，UL，CE，IP20，NEMA1

台达VFD1320CH43A-21变频器电压 380V/3P,132kW,内置10k PLC,刹车选购，DC电抗内建， 标配接线盒，UL，CE，IP20，NEMA1

台达VFD1600CH43A-21变频器电压 380V/3P,160kW,内置10k PLC,刹车选购，DC电抗内建， 标配接线盒，UL，CE，IP20，NEMA1

台达VFD1850CH43A-21变频器电压 380V/3P,185kW,内置10k PLC,刹车选购，DC电抗内建， 标配接线盒，UL，CE，IP20，NEMA1

台达VFD2200CH43A-21变频器电压 380V/3P,220kW,内置10k PLC,刹车选购，DC电抗内建， 标配接线盒，UL，CE，IP20，NEMA1

台达VFD2800CH43C-21变频器电压 380V/3P,1280kW,内置10k PLC,刹车选购，DC电抗内建， 标配接线盒，标配落地支架，UL，CE，IP20，NEMA1

台达VFD450CH43A-00变频器电压 380V/3P,45kW,内置10k PLC,刹车选购，DC电抗内建， UL，CE，IP00，OPEN TYPE

台达VFD550CH43A-00变频器电压 380V/3P,55kW,内置10k PLC,刹车选购，DC电抗内建， UL，CE，IP00，OPEN TYPE

台达VFD750CH43A-00变频器电压 380V/3P,75kW,内置10k PLC,刹车选购，DC电抗内建， UL，CE，IP00，OPEN TYPE

台达VFD900CH43A-00变频器电压 380V/3P,90kW,内置10k PLC,刹车选购，DC电抗内建， UL，CE，IP00，OPEN TYPE

台达VFD1100CH43A-00变频器电压 380V/3P,110kW,内置10k PLC,刹车选购，DC电抗内建， UL，CE，IP00，OPEN TYPE

台达VFD1320CH43A-00变频器电压 380V/3P,132kW,内置10k PLC,刹车选购，DC电抗内建， UL，CE，IP00，OPEN TYPE

台达VFD1600CH43A-00变频器电压 380V/3P,160kW,内置10k PLC,刹车选购，DC电抗内建， UL，CE，IP00，OPEN TYPE

台达VFD1850CH43A-00变频器电压 380V/3P,185kW,内置10k PLC,刹车选购，DC电抗内建， UL，CE，IP00，OPEN TYPE

台达VFD2200CH43A-00变频器电压 380V/3P,220kW,内置10k PLC,刹车选购，DC电抗内建， UL，CE，IP00，OPEN TYPE

台达VFD2800CH43A-00变频器电压 380V/3P,280kW,内置10k PLC,刹车选购，DC电抗内建， UL，CE，IP00，OPEN TYPE
