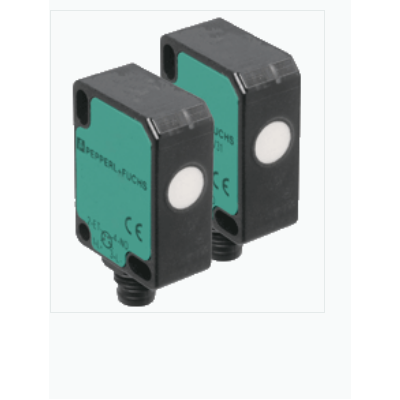

对射式超声波测障 UBE800-F77-SE1-V31

对射式超声波测障, 微型设计, 清晰可见的 LED，用于指示通电和开关状态, 高开关频率, 感应范围: 0 ... 800 mm 发射器/接收器间距, 系列: -F77, 工作电压: 20 ... 30 V DC ，纹波 10 %_SS ; 12 ... 20 V DC 灵敏度降至 80 %, 输出类型: 1 路开关点输出 E1，NPN，常闭, UL 认证: cULus 认证，2 类电源, CCC 认证: 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记, 连接类型: M8 x 1 连接器 ， 4 针, 外壳: 聚碳酸酯

开关功能: 常开 (NO), 输出类型: PNP, 安装: 非齐平, 输出类型: 3 线, 螺纹模具: M30, 结构类型: 圆柱形，螺纹, 系列: 圆柱形, 工作电压: 10 ... 30 V DC, 电位器: 灵敏度调节, 电压类型: DC, UL 认证: cULus 认证，一般用途, CCC 认证: 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记, 连接类型: 电缆 PVC ， 2 m, 外壳材料: PBT, 防护等级: IP67

产品阐述
用于玻璃光纤和塑料光纤的光纤传感器

通用规格
传感器范围		可达 150 mm (KLR-C02-2.2-2.0-K146)
检测范围		可达 450 mm (KLE-C01-2.2-2.0-K116)
光源		LED
光源类型		调制可见红光 ， 660 nm
环境光限制		10000 Lux
功能性安全相关参数
MTTFd		690 a
任务时间 (TM)		20 a
诊断覆盖率 (DC)		0 %
指示灯/操作方法
工作指示灯		绿色 LED，常亮 通电 ， 欠压指示器：绿色 LED，闪烁（大约 0.8 Hz） ， 短路 : 绿色 LED 闪烁（约 4 Hz）
功能指示灯		黄色 LED： 静态照明 开关状态， 稳定性控制不足时闪烁
控制元件		用于设置灵敏度的电位器 2 档滑动开关：亮通/暗通切换 3 档滑动开关：计时器功能 - 计时器关闭、接通延时 40 ms、断开延时 40 ms 3 档滑动开关：操作模式 - 正常、高速、高分辨率
电气技术规格
工作电压		10 ... 30 V DC
纹波		10 %
空载电流		≤ 30 mA
输出
故障前指示输出		1 路推挽（4 合 1）输出 NPN/PNP ， 短路保护
开关类型		亮通/暗通，可切换
信号输出		1 路推挽（4 合 1）输出 NPN/PNP ， 短路保护
开关电压		***大 30 V DC
开关电流		***大 100 mA ， 阻抗负载
电压降		≤ 2 V 直流，100 mA ; ≤ 0,7 V 当 10 mA
开关频率		标准模式： 3 kHz ， 高速模式： 6 kHz ， 高分辨率： 250 Hz
响应时间		标准模式： 160 μs ， 高速模式： 80 μs ， 高分辨率： 2 ms
重复精度		≤ 0,5 % 经调节的传感器检测范围
符合性
产品标准		EN 60947-5-2
认证和证书
UL 认证		cULus 认证，2 类电源，1 类外壳
CCC 认证		额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
环境温度		-10 ... 55 °C (14 ... 131 °F)
存储温度		-20 ... 70 °C (-4 ... 158 °F)
机械规格
外壳宽度		9 mm
外壳高度		34,5 mm
外壳深度		62,3 mm
防护等级		IP50
连接		2 m PVC 缆线，4 x 0.14 mm2
材料
	外壳	PC
质量		45 g

Classifications

System	Classcode
ECLASS 11.0	27270905
ECLASS 10.0.1	27270905
ECLASS 9.0	27270905
ECLASS 8.0	27270905
ECLASS 5.1	27270905
ETIM 7.0	EC002651
ETIM 6.0	EC002651
ETIM 5.0	EC002651
UNSPSC 12.1	39121528
