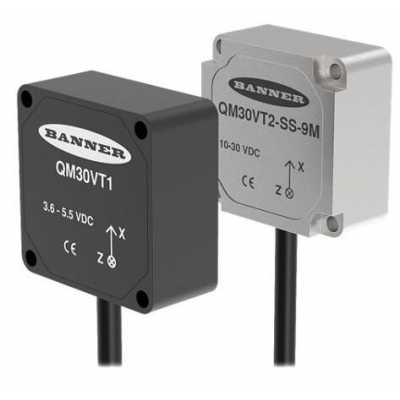

利用 Sure Cross 振动和温度传感器 QM30VT1，持续监测机器的运行状况、运行时间，并检测机器的意外故障，如早期轴承故障、不平衡、不对中等。QM30VT1 适用于各种机器，可识别和预测旋转组件的故障。QM30VT1 与 Sure Cross 无线电台配接，是用于无线监测振动和温度的***终预测性维护工具。
•双轴振动检测，带宽高达 4kHz
•输出从传感器的振动波形中预处理得出的实用数据，如 RMS 速度、RMS 高频加速度、峰值速度等。
•提供高精度振动和温度测量值
•工业级传感器，外形小巧，适合在狭小之处使用
•密封式铝制外壳
•连接到 Sure Cross 无线电台，即使在***严酷和难以到达之处，也能轻松设置，快速安装，并且
电池寿命长。
•设计为与 1-wire 串行接口电台一起使用
|
型号 |
外壳 |
连接和电缆 |
I/O |
|
QM30VT1 |
铝；IP67 |
2.09 m (6.85 ft) 电缆，带 5 针 M12 快速公接头(QD) |
使用 1-wire 串行接口时的振动和温度 |
|
QM30VT1-QP |
150 mm (6 in) 电缆，带 5 针 M12 快速公接头(QD) |
||
|
QM30VT1-SS |
不锈钢；IP69K，符合 DIN 40050-9 标准 |
2.09 m (6.85 ft) 电缆，带 5 针 M12 快速公接头(QD) |
|
|
QM30VT1-SS-QP |
150 mm (6 in) 电缆，带 5 针 M12 快速公接头(QD) |
传感器配置软件提供了一种简单的方法来管理传感器参数，检索数据，并直观显示来自多种不同传感器的传感器数据。传感器配置软件在任何
Windows 机器上都能运行，并使用适配器电缆将传感器连接到您的计算机。 从邦纳网站下载***新版本的软件， 并从产品下拉列表中选择软件。
使用传感器配置软件（指导手册 p/n 170002）和 USB-RS-232 单线适配器电缆型号 BWA-USB1WIRE-001（数据表 p/n 170020）配置该传感器。
默认情况下，传感器的采样率是每两分半钟采样一次。如果是连接到一个节点，采样率则由该节点的采样率决定。如需使用其它值，请使用传感器配置软件来调整传感器的采样率。所示为默认配置。传感器寄存器的输出数据类型可由用户配置。使用传感器配置软件可以更改输出类型。下面列出了所有可选的输出类型。在设备工作范围之外的温度值强制采用***大值或***小值。
六个传感器的输出读入相连节点的输入寄存器 1-6，因为这些寄存器出现在用户配置软件中。传感器输出可以使用 Q45VTP 等某些节点上的 DIP 开关自动配置，也可以通过配置软件调整节点的输入寄存器串行地址来进行手动配置。串行地址对应于下表中所示的特定传感器输出。要查看 DIP 开关的配置，以及了解有关如何手动设置节点的更多信息，请参考节点数据表。
|
传感器寄存器 |
输出类型 |
I/O 范围 |
保持寄存器的表现 |
||
|
***小值 |
***大值 |
***小值（十进制） |
***大值（十进制） |
||
|
1 |
Z 轴 RMS 速度（英寸/秒） 1, 5 |
0 |
6.5535 |
0 |
65535 |
|
2 |
Z 轴 RMS 速度(毫米/秒) 2, 5 |
0 |
65.535 |
0 |
65535 |
|
3 |
温度(°F) 3 |
-1638.4 |
1638.3 |
-32768 |
32767 |
|
4 |
温度 (°C) 3 |
-1638.4 |
1638.3 |
-32768 |
32767 |
|
5 |
X 轴 RMS 速度（英寸/秒） 1, 5 |
0 |
6.5535 |
0 |
65535 |
|
6 |
X 轴 RMS 速度（毫米/秒） 2, 5 |
0 |
65.535 |
0 |
65535 |
|
串行地址 |
Modbus 寄存器别名地址 |
可选的输出类型 |
I/O 范围 |
保持寄存器的表现 |
||
|
***小值 |
***大值 |
***小值（十进制） |
***大值（十进制） |
|||
|
16 |
45201 |
Z 轴 RMS 速度（英寸/秒） 1, 5 |
0 |
6.5535 |
0 |
65535 |
|
22 |
45202 |
Z 轴 RMS 速度(毫米/秒) 2, 5 |
0 |
65.535 |
0 |
65535 |
|
193 |
45203 |
温度(°F) 3 |
-1638.4 |
1638.3 |
-32768 |
32767 |
|
192 |
45204 |
温度 (°C) 3 |
-1638.4 |
1638.3 |
-32768 |
32767 |
|
64 |
45205 |
X 轴 RMS 速度（英寸/秒） 1, 5 |
0 |
6.5535 |
0 |
65535 |
|
70 |
45206 |
X 轴 RMS 速度（毫米/秒） 2, 5 |
0 |
65.535 |
0 |
65535 |
|
串行地址 |
Modbus 寄存器别名地址 |
可选的输出类型 |
I/O 范围 |
保持寄存器的表现 |
||
|
***小值 |
***大值 |
***小值（十进制） |
***大值（十进制） |
|||
|
20 |
45207 |
Z 轴峰值加速度(G) 2, 6 |
0 |
65.535 |
0 |
65535 |
|
68 |
45208 |
X 轴峰值加速度(G) 2, 6 |
0 |
65.535 |
0 |
65535 |
|
18 |
45209 |
Z 轴峰值速度分量频率(Hz) 4, 5 |
0 |
6553.5 |
0 |
65535 |
|
66 |
45210 |
X 轴峰值速度分量频率(Hz) 4, 5 |
0 |
6553.5 |
0 |
65535 |
|
19 |
45211 |
Z 轴 RMS 加速度(G) 2, 5 |
0 |
65.535 |
0 |
65535 |
|
67 |
45212 |
X 轴 RMS 加速度(G) 2, 5 |
0 |
65.535 |
0 |
65535 |
|
24 |
45213 |
Z 轴峰度 2, 6 |
0 |
65.535 |
0 |
65535 |
|
72 |
45214 |
X 轴峰度 2, 6 |
0 |
65.535 |
0 |
65535 |
|
21 |
45215 |
Z 轴波峰因数 2, 6 |
0 |
65.535 |
0 |
65535 |
|
69 |
45216 |
X 轴波峰因数 2, 6 |
0 |
65.535 |
0 |
65535 |
|
17 |
45217 |
Z 轴峰值速度（英寸/秒） 1, 5 |
0 |
6.5535 |
0 |
65535 |
|
23 |
45218 |
Z 轴峰值速度（毫米/秒） 2, 5 |
0 |
65.535 |
0 |
65535 |
|
65 |
45219 |
X 轴峰值速度（英寸/秒） 1, 5 |
0 |
6.5535 |
0 |
65535 |
|
71 |
45220 |
X 轴峰值速度（毫米/秒） 2, 5 |
0 |
65.535 |
0 |
65535 |
|
25 |
45221 |
Z 轴高频 RMS 加速度(G) 2, 6 |
0 |
65.535 |
0 |
65535 |
|
73 |
45222 |
X 轴高频 RMS 加速度(G) 2, 6 |
0 |
65.535 |
0 |
65535 |
|
27 |
|
Z 轴全带宽 RMS 加速度(G) 2, 7 |
0 |
65.535 |
0 |
65535 |
|
75 |
|
X 轴全带宽 RMS 加速度(G) 2, 7 |
0 |
65.535 |
0 |
65535 |
|
28 |
|
Z 轴全带宽峰值加速度(G) 2, 7 |
0 |
65.535 |
0 |
65535 |
|
76 |
|
X 轴全带宽峰值加速度(G) 2, 7 |
0 |
65.535 |
0 |
65535 |
1 值=寄存器值÷10000
2 值=寄存器值÷1000
3 值=寄存器值÷20（使用 M-H10 Modbus 电台并读取 Modbus 寄存器别名地址时，不是除以 20，而是除以 100）
4 值=寄存器值÷10
5 测量带宽=10 Hz 至 1 kHz
6 测量带宽=1 kHz 至 4 kHz
7 测量带宽=10 Hz 至 4 kHz
连接振动/温度传感器
要将传感器安装到配备 5 针 M12 母接头的设备上：
1. 将母接头的孔与传感器公接头的针头对齐。
2. 轻轻将传感器端口插入接头。
3. 转动螺母，将传感器拧紧。
该传感器被设计为直接插入兼容的节点。节点为传感器供电，并使用 1-wire 串行接口定期请求数据。请参考 I 类 2 区控制图(p/n 143086)的接线规
格和限制。
表： 1: 5 针 M12 接头（公头）接线
|
5 针 M12 接头（公头） |
引脚 |
接线颜色 |
传感器连接 |
|
1 2 4 3 5 |
1 |
棕 |
电源输入（+），3.6 至 5.5 V 直流 |
|
2 |
白 |
1-Wire 串行设备选择（传感设备的sinking 输入） |
|
|
3 |
蓝 |
接地（-） |
|
|
4 |
黑 |
未使用/保留 |
|
|
5 |
灰 |
1-Wire 串行通信 |
振动传感器的表面有 X 轴和 Z 轴指示。将 X 轴（与传感器平行）与电机轴对齐或轴向安装。将 Z 轴（传感器的平面）与电机轴垂直或径向安装。
为了获得***佳效果，尽可能将传感器安装在靠近电机轴承的地方。如果无法做到这一点，请将传感器安装在与电机振动特性有刚性连接的表面上。使用盖板护罩或其他灵活安装位置可能会导致精度降低或检测某些振动特性的能力降低。确定了传感器的方向和位置后，安装传感器以达到***佳的振动传感精度。
