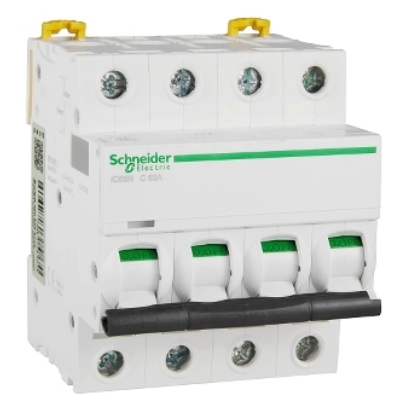

施耐德 iC65N 小型断路器C曲线, 4P, 32A
主要信息
补充信息
产品系列
Acti 9
产品系列
Acti 9
产品名称
IC65
产品类型
小型断路器
产品短名
IC65N
极数
4P
产品应用
配电保护
保护极数量
4
额定电流 [In]
32 A 在…上 30 °C
电网类型
AC
脱扣器类型
热磁式
脱扣曲线
C
分断能力
6 kA Icn 在…上 400 V AC 50/60 Hz 每极 符合 GB/T 10963.1
6 kA Icn 在…上 400 V AC 50/60 Hz 每极 符合 IEC 60898-1
使用类别
AC类
隔离功能
适用
电网频率
50/60 Hz
额定工作电压 [Ue]
400 V AC 50/60 Hz
磁脱扣限制
5...10 x In
限流等级
3
额定绝缘电压 [Ui]
500 V AC
额定冲击耐受电压 [Uimp]
6 kV
触点位置指示
有
控制类型
手柄
本地信号指示
开/关指示
安装类型
锁定夹锁紧
安装方式
DIN 导轨安装
宽度 （9mm的倍数）
8
高度
94 mm
深度
78.5 mm
净重
500 g
机械寿命
20000 次
电气寿命
10000 次
接线能力
隧道式端子 上接线或下接线 1…35 mm2 单股硬线 不带篐线端子
隧道式端子 上接线或下接线 1…25 mm2 软线 （可选）带或者不带篐线端子
剥线长度
14 mm电源回路:
紧固扭矩
3.5 N.m 电源回路:
漏电流保护
（需）另外拼装
尺寸图
安装图
线路图
