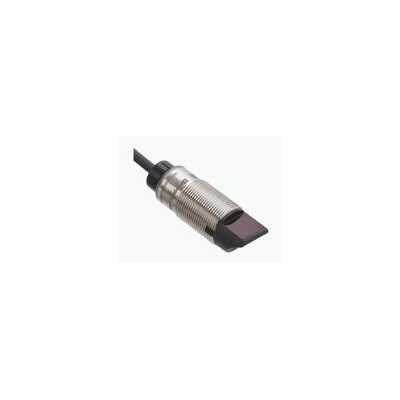

反射板型光电传感器(玻璃), 坚固的圆柱形金属外壳 M18 x 1, 灵敏度调节器,确保***佳地满足应用需要, 对环境光不敏感, 防护等级 IP67, 检测范围极远
坚固的圆柱形金属外壳 M18 x 1
灵敏度调节器,确保***佳地满足应用需要
对环境光不敏感
防护等级 IP67
检测范围极远
产品阐述 |
---|
反射板型光电传感器(玻璃) |
通用规格 | ||
---|---|---|
有效检测距离 |
0 ... 3 m 处于玻璃模式; |
|
反射板的距离 |
0 ... 3 m 处于玻璃模式; |
|
检测范围极限值 | 3 m | |
参考目标 | 反射板 C110-2 | |
光源 | LED | |
光源类型 | 调制可见红光 | |
偏振滤波片 | 是 | |
光点直径 | 大约 175 mm 相距 3 m | |
发散角 | 大约 2,6 ° | |
光学端面 | 侧面 | |
环境光限制 | EN 60947-5-2 20000 Lux | |
功能性安全相关参数 | ||
MTTFd | 904 a | |
任务时间 (TM) | 20 a | |
诊断覆盖率 (DC) | 0 % | |
指示灯/操作方法 | ||
工作指示灯 |
绿色 LED: 亮起 - 通电 闪烁 (4 Hz) - 短路 |
|
功能指示灯 |
黄色 LED: 常亮 - 光路畅通 持续熄灭 - 检测到物体 闪烁 (4 Hz) –运行储备不足 |
|
控制元件 | 电位器 用于 示教 | |
对比度检测水平 |
18% - 透明玻璃瓶 40% - 有色玻璃或不透明材料 |
|
电气技术规格 | ||
工作电压 | 10 ... 30 V DC | |
纹波 | ***大 10 % | |
空载电流 | < 25 mA | |
防护等级 | III | |
输出 | ||
开关类型 | Q - 针脚 4:PNP 常开/暗通 | |
信号输出 | 1 路 PNP 输出,短路保护,反极性保护,集电极开路 | |
开关电压 | ***大 30 V DC | |
开关电流 | ***大 100 mA , 阻抗负载 | |
电压降 | ≤ 1,5 V DC | |
开关频率 | 500 Hz | |
响应时间 | ≤ 1 ms | |
符合性 | ||
产品标准 | EN 60947-5-2 | |
认证和证书 | ||
UL 认证 | E87056 , 通过 cULus 认证 , class 2 类供电电源 , 类型等级 1 | |
环境条件 | ||
环境温度 | -40 ... 60 °C (-40 ... 140 °F) | |
存储温度 | -40 ... 70 °C (-40 ... 158 °F) | |
机械规格 | ||
防护等级 | IP67 | |
连接 | 2 m 固定电缆 | |
材料 | ||
外壳 | 黄铜,镀镍 | |
光学端面 | PUMA | |
电缆 | PVC | |
质量 | 大约 62 g |
System | Classcode |
---|---|
ECLASS 11.0 | 27270902 |
ECLASS 10.0.1 | 27270902 |
ECLASS 9.0 | 27270902 |
ECLASS 8.0 | 27270902 |
ECLASS 5.1 | 27270902 |
ETIM 7.0 | EC002717 |
ETIM 6.0 | EC002717 |
ETIM 5.0 | EC002717 |
