小型设计，提供多功能安装选项
检测透明物体，例如透明玻璃、PET 和透明薄膜
二合一机型：透明物体检测或长距离反射操作模式
较高的防护等级：IP69K
服务和过程数据 IO-link 接口

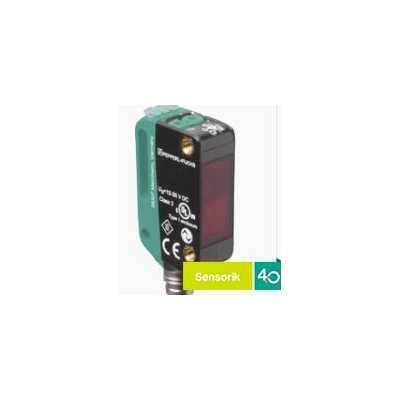

带偏振滤波片的反射板型光电传感器，适用于透明物体检测, 小型设计，提供多功能安装选项, 检测透明物体，例如透明玻璃、PET 和透明薄膜, 二合一机型：透明物体检测或长距离反射操作模式, 较高的防护等级：IP69K, 服务和过程数据 IO-link 接口
| 产品阐述 |
|---|
| 带偏振滤波片的反射板型光电传感器，适用于透明物体检测 |
| 通用规格 | ||
|---|---|---|
| 有效检测距离 | 0 ... 3,5 m 在示教模式下 ; 0 ... 5 m 在开关位置“N”处 | |
| 反射板的距离 | 0 ... 3,5 m 在示教模式下 ; 0 ... 5 m 在开关位置“N”处 | |
| 检测范围极限值 | 6 m | |
| 参考目标 | H85-2 反射板 | |
| 光源 | LED | |
| 光源类型 | 调制可见红光 | |
| LED 危险等级标记 | 免除组 | |
| 光点直径 | 大约 170 mm 相距 3,5 m | |
| 发散角 | 大约 5 ° | |
| 环境光限制 | EN 60947-5-2 | |
| 功能性安全相关参数 | ||
| MTTFd | 600 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 指示灯/操作方法 | ||
| 工作指示灯 |
绿色 LED： 持续亮起 - 通电 闪烁 (4Hz) - 短路 闪烁并带有短间歇 (1 Hz) - IO-link 模式 |
|
| 功能指示灯 |
黄色 LED： 常亮 - 光路畅通 持续熄灭 - 检测到物体 闪烁 (4 Hz) –运行储备不足 |
|
| 控制元件 | 示教按键 | |
| 控制元件 | 5 档旋转开关，用于选择操作模式 | |
| 对比度检测水平 |
10% - 装有水的干净 PET 瓶 18% - 透明玻璃瓶 40% - 有色玻璃或不透明材料 可通过旋转开关调节 |
|
| 电气技术规格 | ||
| 工作电压 | 10 ... 30 V DC | |
| 纹波 | ***大 10 % | |
| 空载电流 | < 25 mA 在 24 V 供电下 | |
| 防护等级 | III | |
| 接口 | ||
| 接口类型 | IO-link ( 通过 C/Q = 针脚 4 ) | |
| IO-link 修正 | 1.1 | |
| 设备 ID | 0x110A01 (1116673) | |
| 传输速率 | COM 2 (38.4 kb/s) | |
| ***小循环时间 | 2,3 ms | |
| 过程数据位宽 |
过程数据输入 2 位 过程数据输出 2 位 |
|
| SIO 模式支持 | 是 | |
| 兼容主端口类型 | A | |
| 输出 | ||
| 开关类型 |
该传感器的开关类型是可更改的。默认设置为： C/Q - 针脚 4：NPN 常开/暗通，PNP 常闭/亮通，IO-link /Q - Pin2：NPN 常闭/亮时接通，PNP 常开/暗时接通 |
|
| 信号输出 | 2 路推挽式（4 合 1）输出，短路保护，反极性保护，过电压保护 | |
| 开关电压 | ***大 30 V DC | |
| 开关电流 | ***大 100 mA ， 阻抗负载 | |
| 使用类别 | DC-12 和 DC-13 | |
| 电压降 | ≤ 1,5 V DC | |
| 开关频率 | 500 Hz | |
| 响应时间 | 1 ms | |
| 符合性 | ||
| 通信接口 | IEC 61131-9 | |
| 产品标准 | EN 60947-5-2 | |
| 认证和证书 | ||
| EAC 符合性 | TR CU 020/2011 | |
| UL 认证 | E87056 ， 通过 cULus 认证 ， class 2 类供电电源 ， 类型等级 1 | |
| 环境条件 | ||
| 环境温度 |
-20 ... 60 °C (-4 ... 140 °F) |
|
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) | |
| 机械规格 | ||
| 外壳宽度 | 11 mm | |
| 外壳高度 | 44,5 mm | |
| 外壳深度 | 21,5 mm | |
| 防护等级 | IP67 / IP69 / IP69K | |
| 连接 | M8 x 1 连接器，4 针 | |
| 材料 | ||
| 外壳 | PC（聚碳酸酯） | |
| 光学端面 | PUMA | |
| 质量 | 大约 10 g | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
