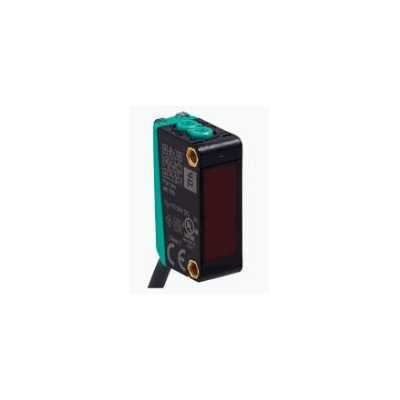

反射板型传感器 ML100-54-F/102/115
微型设计
易于使用
通电、开关状态和弱信号由清晰可见的 LED 指示
光斑极为明亮、清晰
全金属螺纹安装
对环境光不敏感
带偏振滤波片的反射板型光电传感器，塑料外壳，3 m 检测范围，红光，灵敏度可调，亮通/暗通，直流型，NPN 输出，固定缆线, 微型设计, 易于使用, 通电、开关状态和弱信号由清晰可见的 LED 指示, 光斑极为明亮、清晰, 全金属螺纹安装
| 产品阐述 |
|---|
| 带偏振滤波片的反射板型光电传感器，塑料外壳，3 m 检测范围，红光，灵敏度可调，亮通/暗通，直流型，NPN 输出，固定缆线 |
| 通用规格 | ||
|---|---|---|
| 有效检测距离 | 0 ... 2,7 m | |
| 反射板的距离 | 0,02 ... 2,7 m | |
| 检测范围极限值 | 3 m | |
| 参考目标 | H50 反射板 | |
| 光源 | LED | |
| 光源类型 | 调制可见红光 | |
| 偏振滤波片 | 是 | |
| 光点直径 | 大约 200 mm 相距 3 m | |
| 发散角 | 大约 4 ° | |
| 光学端面 | 向前直射 | |
| 环境光限制 | EN 60947-5-2:2007+A1:2012 | |
| 功能性安全相关参数 | ||
| MTTFd | 860 a | |
| 任务时间 (TM) | 20 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 指示灯/操作方法 | ||
| 工作指示灯 | 绿色 LED：通电 | |
| 功能指示灯 | 黄色 LED： 接收到光束时亮起 ; 稳定性控制不足时闪烁； 光束中断时关闭 | |
| 控制元件 | 灵敏度调节 | |
| 控制元件 | 亮时接通/暗时接通转换开关 | |
| 电气技术规格 | ||
| 工作电压 | 10 ... 30 V DC | |
| 纹波 | ***大 10 % | |
| 空载电流 | < 20 mA | |
| 输出 | ||
| 开关类型 | 该传感器的开关类型是可更改的。默认设置为： 亮时接通 | |
| 信号输出 | 1 路 NPN 输出，短路保护，反极性保护，集电极开路 | |
| 开关电压 | ***大 30 V DC | |
| 开关电流 | ***大 100 mA ， 阻抗负载 | |
| 电压降 | ≤ 1,5 V DC | |
| 开关频率 | 1000 Hz | |
| 响应时间 | 0,5 ms | |
| 符合性 | ||
| 产品标准 | EN 60947-5-2 | |
| 认证和证书 | ||
| EAC 符合性 | TR CU 020/2011 | |
| UL 认证 | cULus 认证的 2 类电源，或具有有限电压输出且带（可以是集成式）保险丝（***大值为 3.3 A，符合 UL248 标准）的认证电源，1 类外壳 | |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| 环境条件 | ||
| 环境温度 | -30 ... 60 °C (-22 ... 140 °F) | |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) | |
| 机械规格 | ||
| 外壳宽度 | 11 mm | |
| 外壳高度 | 31 mm | |
| 外壳深度 | 20 mm | |
| 防护等级 | IP67 | |
| 连接 | 2 m 固定电缆 | |
| 材料 | ||
| 外壳 | PC（聚碳酸酯） | |
| 光学端面 | PUMA | |
| 质量 | 大约 50 g | |
| 紧固螺丝的紧固扭矩 | 0,6 Nm | |
| 电缆长度 | 2 m | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
