高 效 系列安装在短 M18 塑料外壳内,适合标准应用
检测范围极远
4 个 LED 指示灯,360° 可见性
带前光学端面的型号
直流电压型号

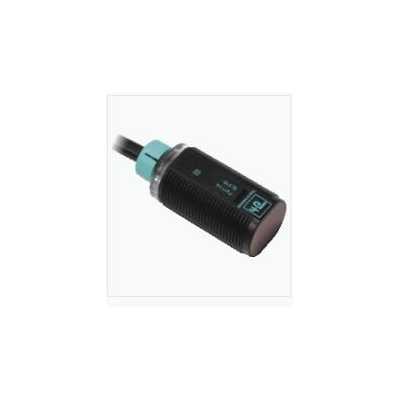

带偏振滤波片的反射板型光电传感器,M18 螺纹外壳设计,塑料外壳,前光学端面,4 m 检测范围,红光,亮通/暗通,直流型,2 路 PNP 输出,固定缆线, **系列安装在短 M18 塑料外壳内,适合标准应用, 检测范围极远, 4 个 LED 指示灯,360° 可见性, 带前光学端面的型号, 直流电压型号
通用规格 | ||
---|---|---|
有效检测距离 | 0 ... 4 m | |
反射板的距离 | 0,05 ... 4 m | |
检测范围极限值 | 5,5 m | |
参考目标 | 反射板 C110-2 | |
光源 | LED | |
光源类型 | 调制可见红光 , 640 nm | |
偏振滤波片 | 是 | |
光点直径 | 大约 200 mm 当 5,5 m | |
发散角 | 大约 2 ° | |
光学端面 | 向前直射 | |
环境光限制 | 30000 Lux | |
功能性安全相关参数 | ||
MTTFd | 920 a | |
任务时间 (TM) | 20 a | |
诊断覆盖率 (DC) | 0 % | |
指示灯/操作方法 | ||
工作指示灯 | 绿色 LED,常亮 通电 | |
功能指示灯 | 黄色 LED: 接收到光束时亮起 ; 稳定性控制不足时闪烁; 光束中断时关闭 | |
电气技术规格 | ||
工作电压 | 10 ... 30 V DC | |
空载电流 | < 20 mA | |
输出 | ||
开关类型 | 亮通/暗通 | |
信号输出 | 2 路 PNP,互补,短路保护,集电极开路 | |
开关电压 | ***大 30 V DC | |
开关电流 | ***大 100 mA | |
电压降 | ≤ 1,5 V DC | |
开关频率 | 500 Hz | |
响应时间 | ≤ 1 ms | |
符合性 | ||
产品标准 | EN 60947-5-2 | |
认证和证书 | ||
防护等级 | II, 当污染等级为 1-2 级(依据 IEC 60664-1 标准)时,额定绝缘电压 ≤ 50 V AC | |
UL 认证 | cULus 认证,2 类电源 | |
CCC 认证 | 额定电压 ≤ 36 V 时,产品不需要 CCC 认证/标记 | |
环境条件 | ||
环境温度 | -25 ... 60 °C (-13 ... 140 °F) | |
存储温度 | -40 ... 70 °C (-40 ... 158 °F) | |
机械规格 | ||
防护等级 | IP67 | |
连接 | 2 m 固定电缆 | |
材料 | ||
外壳 | PC | |
光学端面 | PUMA | |
电缆 | PVC | |
质量 | 大约 75 g |
System | Classcode |
---|---|
ECLASS 11.0 | 27270902 |
ECLASS 10.0.1 | 27270902 |
ECLASS 9.0 | 27270902 |
ECLASS 8.0 | 27270902 |
ECLASS 5.1 | 27270902 |
ETIM 7.0 | EC002717 |
ETIM 6.0 | EC002717 |
ETIM 5.0 | EC002717 |
UNSPSC 12.1 | 39121528 |
