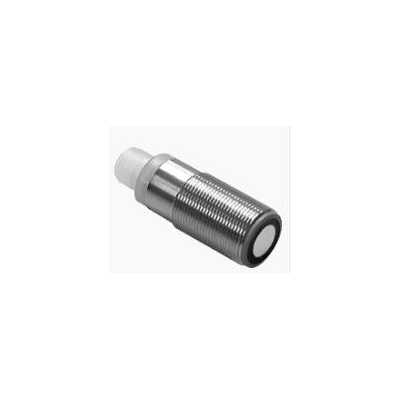

· 短款设计，40 mm
· 功能指示器从所有方向均可见
· 开关输出
· 可设置 5 种不同的输出功能
· 程序输入
· 温度补偿
| 产品阐述 | ||
|---|---|---|
| 单头系统 | ||
| 通用规格 | ||
|---|---|---|
| 感应范围 | 35 ... 300 mm | |
| 调整范围 | 50 ... 300 mm | |
| 死区 | 0 ... 35 mm | |
| 标准目标板 | 100 mm x 100 mm | |
| 换能器频率 | 大约 390 kHz | |
| 响应延迟 | 大约 50 ms | |
| 指示灯/操作方法 | ||
| 绿色 LED | 通电 | |
| 黄色 LED |
开关状态指示 闪烁：程序功能检测到物体 |
|
| 红色 LED |
红色常亮：错误 红色闪烁：程序功能，未检测到物体 |
|
| 电气技术规格 | ||
| 工作电压 | 10 ... 30 V DC ，纹波 10 %SS | |
| 空载电流 | ≤ 20 mA | |
| 输入 | ||
| 输入类型 |
1 路程序输入 工作距离 1：-UB ...+1 V，工作距离 2：+6 V ...+UB 输入阻抗：> 4.7 kΩ 程序脉冲：≥ 1 s |
|
| 输出 | ||
| 输出类型 | 1 路开关输出 E5，PNP，常开/常闭，可编程 | |
| 额定工作电流 | 200 mA ，短路/过载保护 | |
| 默认设置 | 开关点 A1： 50 mm 开关点 A2： 300 mm | |
| 电压降 | ≤ 3 V | |
| 重复精度 | ≤ 1 % | |
| 开关频率 | ≤ 13 Hz | |
| 范围迟滞 | 设定工作距离的 1% | |
| 温度影响 | ± 1,5 % 满量程值 | |
| 遵守标准和指令 | ||
| 符合标准 | ||
| 标准 |
EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 |
|
| 认证和证书 | ||
| UL 认证 | cULus 认证，2 类电源 | |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 | |
| 环境条件 | ||
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) | |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) | |
| 机械规格 | ||
| 连接类型 | 连接器插头 M12 x 1 ， 4 针 | |
| 外壳直径 | 18 mm | |
| 防护等级 | IP67 | |
| 材料 | ||
| 外壳 | 黄铜，镀镍 | |
| 换能器 | 环氧树脂/空心玻璃球混合物；聚氨酯泡沫，盖 PBT | |
| 质量 | 25 g | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27272803 |
| ECLASS 10.0.1 | 27272803 |
| ECLASS 9.0 | 27272803 |
| ECLASS 8.0 | 27272803 |
| ECLASS 5.1 | 27272803 |
| ETIM 7.0 | EC001849 |
| ETIM 6.0 | EC001849 |
| ETIM 5.0 | EC001849 |
| UNSPSC 12.1 | 41111960 |
