· 微型设计
· 程序输入
· 防护等级 IP67
· 开关状态指示灯，黄色 LED

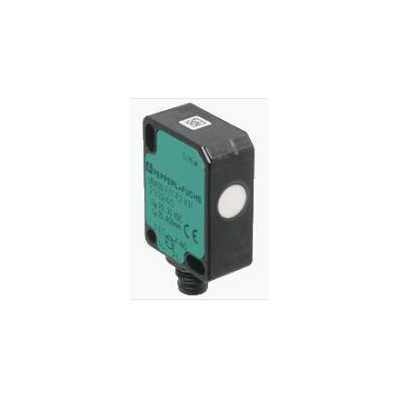

技术参数节选 UB250-F77-E2-V31
产品阐述
超声波直接检测传感器
通用规格
感应范围
20 ... 250 mm
调整范围
45 ... 250 mm
死区
0 ... 20 mm
标准目标板
20 mm x 20 mm
换能器频率
大约 400 kHz
响应延迟
≤ 50 ms
极限数据
允许的缆线长度
***大 300 m
指示灯/操作方法
黄色 LED
开关状态 和 闪烁： 示教
电气技术规格
额定工作电压
24 V DC
工作电压
20 ... 30 V DC ，纹波 10 %SS ; 12 ... 20 V DC 灵敏度降至 90%
空载电流
≤ 20 mA
可用前的时间延迟
≤ 150 ms
输入
输入类型
1 路程序输入
电平
低电平 : 0 ... 0,7 V （示教激活）
高电平 : UB 或开路输入 （示教未激活）
输入阻抗
16 kΩ
脉冲长度
≥ 3 s
输出
输出类型
1 路开关输出，PNP，常开
额定工作电流
200 mA ，短路/过载保护
电压降
≤ 2 V
重复精度
± 1 mm
开关频率
10 Hz
范围迟滞
类型 2,5 mm
断态电流
≤ 0,01 mA
温度影响
0,17 %/K
遵守标准和指令
符合标准
标准
EN IEC 60947-5-2:2020
IEC 60947-5-2:2019
认证和证书
UL 认证
cULus 认证，2 类电源
CCC 认证
额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
环境温度
-25 ... 70 °C (-13 ... 158 °F)
存储温度
-40 ... 85 °C (-40 ... 185 °F)
耐冲击性
30 g ， 11 ms 周期
抗振性
10 ... 55 Hz ， 振幅± 1 mm
机械规格
连接类型
M8 x 1 连接器 ， 4 针
防护等级
IP67
材料
外壳
聚碳酸酯
换能器
环氧树脂/空心玻璃球混合物；聚氨酯泡沫
安装位置
任何位置
质量
10 g
紧固螺丝的紧固扭矩
***大 0,2 Nm
出厂设置
输出
开关点： 250 mm
Classifications
System
Classcode
ECLASS 11.0
27272803
ECLASS 10.0.1
27272803
ECLASS 9.0
27272803
ECLASS 8.0
27272803
ECLASS 5.1
27272803
ETIM 7.0
EC001849
ETIM 6.0
EC001849
ETIM 5.0
EC001849
UNSPSC 12.1
41111960
