· 超小型外壳设计
· 45° 缆线出线口，即使在空间非常受限的条件下，也能获得***大的安装自由度
· 在远距离模式下拥有非常大的检测范围
· 可选择切换至高精度模式，以获得更高的开关精度
技术参数节选 OBE2000-R2-SE0-P
产品阐述

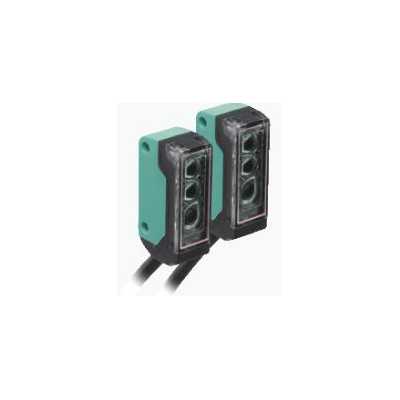

适合标准应用的对射型光电传感器，微型设计，2000 mm 检测范围，红光，暗通，NPN 输出，2 m 固定缆线
系统组件
发射器
OBE2000-R2-S-P
接收器
OBE2000-R2-E0-P
通用规格
有效检测距离
长量程模式： 0 ... 2 m
高精度模式： 0 ... 200 mm
检测范围极限值
长量程模式： 2,5 m
高精度模式： 300 mm
光源
LED
光源类型
调制可见红光 ， 630 nm
角度偏差
大约 2 °
光点直径
长量程模式： 150 mm 相距 2000 mm 高精度模式： 0,5 mm 相距 50 mm
发散角
大约 2 °
光学端面
向前直射
环境光限制
EN 60947-5-2 : 30000 Lux
功能性安全相关参数
MTTFd
806 a
任务时间 (TM)
20 a
诊断覆盖率 (DC)
0 %
指示灯/操作方法
工作指示灯
绿色 LED，常亮 通电 ， 短路 : 绿色 LED 闪烁（约 4 Hz）
功能指示灯
接收器： 黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁 ; 光束中断时关闭
电气技术规格
工作电压
10 ... 30 V DC ， 2 级
空载电流
发射器：≤ 11 mA
接收器：≤ 8 mA
输入
控制输入
发射器选择 BK：未连接，长范围模式 BK：0 V，高精度模式
开关阈值
示教输入
输出
开关类型
常开触点 / 暗时接通
信号输出
1 路 NPN 输出，短路保护，反极性保护，集电极开路
开关电压
***大 30 V DC
开关电流
***大 50 mA
电压降
≤ 1,5 V DC
开关频率
大约 800 Hz
响应时间
600 μs
符合性
产品标准
EN 60947-5-2
认证和证书
UL 认证
cULus 认证，2 类电源
CCC 认证
额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
环境温度
-25 ... 60 °C (-13 ... 140 °F)
存储温度
-30 ... 70 °C (-22 ... 158 °F)
机械规格
外壳宽度
7,5 mm
外壳高度
24 mm
外壳深度
11,2 mm
防护等级
IP67
连接
2 m 固定电缆
材料
外壳
PC/ABS 和 TPU
光学端面
PC
电缆
PUR
安装
固定螺丝 ， 2 x M2 内六角螺丝 包含在交货范围内
质量
大约 20 g 每个 传感器
电缆长度
2 m
Classifications
System
Classcode
ECLASS 11.0
27270901
ECLASS 10.0.1
27270901
ECLASS 9.0
27270901
ECLASS 8.0
27270901
ECLASS 5.1
27270901
ETIM 7.0
EC002716
ETIM 6.0
EC002716
ETIM 5.0
EC002716
UNSPSC 12.1
39121528
