· 超小型外壳设计
· DuraBeam 激光传感器 - 持久耐用，可像 LED 一样使用
· 45° 缆线出线口，即使在空间非常受限的条件下，也能获得***大的安装自由度
技术参数节选 OBE10M-R3-SE0-P-L
产品阐述

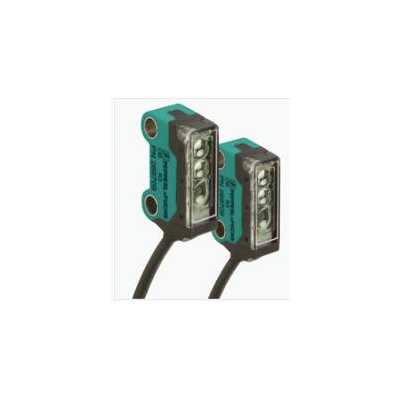

激光对射型光电传感器，超小型设计，M3 安装，10 m 检测范围，暗通，NPN 输出，2 m 固定缆线
系统组件
发射器
OBE10M-R3-S-P-L
接收器
OBE10M-R3-E0-P-L
通用规格
有效检测距离
0 ... 10 m
检测范围极限值
15 m
光源
激光二极管
光源类型
调制可见红光 ， 680 nm
激光额定值
注意
激光 ， 切勿直视激光束
激光等级
1
波长
680 nm
光束发散
> 5 mrad
脉冲长度
大约 3 μs
重复率
大约 16,6 kHz
***大脉冲能量
9,5 nJ
光点直径
大约 20 mm 相距 10 m
发散角
大约 0,5 °
光学端面
向前直射
环境光限制
EN 60947-5-2 : 30000 Lux
功能性安全相关参数
MTTFd
806 a
任务时间 (TM)
20 a
诊断覆盖率 (DC)
0 %
指示灯/操作方法
工作指示灯
绿色 LED，常亮 通电 ， 短路 : 绿色 LED 闪烁（约 4 Hz）
功能指示灯
接收器： 黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁 ; 光束中断时关闭
电气技术规格
工作电压
12 ... 24 V
空载电流
发射器：≤ 10 mA
接收器：≤ 8 mA
防护等级
III
输入
测试输入
测试 0 V 时的开关功能
开关阈值
示教输入
输出
开关类型
常开触点 / 暗时接通
信号输出
1 路 NPN 输出，短路保护，反极性保护，集电极开路
开关电压
***大 30 V DC
开关电流
***大 50 mA ， 阻抗负载
电压降
≤ 1,5 V DC
开关频率
大约 2 kHz
响应时间
250 μs
符合性
产品标准
EN 60947-5-2
激光安全
EN 60825-1:2007
认证和证书
UL 认证
E87056 ， cULus 认证，2 类电源
CCC 认证
额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
FDA 认证
IEC 60825-1:2007 符合 21 CFR 1040.10 和 1040.11，但存在符合 2007 年 6 月 24 日发布的第 50 号激光通知的偏离情况
环境条件
环境温度
-20 ... 60 °C (-4 ... 140 °F)
存储温度
-30 ... 70 °C (-22 ... 158 °F)
机械规格
外壳宽度
7,5 mm
外壳高度
26 mm
外壳深度
13,8 mm
防护等级
IP67
连接
2 m 固定电缆
材料
外壳
PC/ABS 和 TPU
光学端面
PC
电缆
PUR
质量
大约 20 g 每个 传感器
电缆长度
2 m
Classifications
System
Classcode
ECLASS 11.0
27270901
ECLASS 10.0.1
27270901
ECLASS 9.0
27270901
ECLASS 8.0
27270901
ECLASS 5.1
27270901
ETIM 7.0
EC002716
ETIM 6.0
EC002716
ETIM 5.0
EC002716
UNSPSC 12.1
39121528
