型号

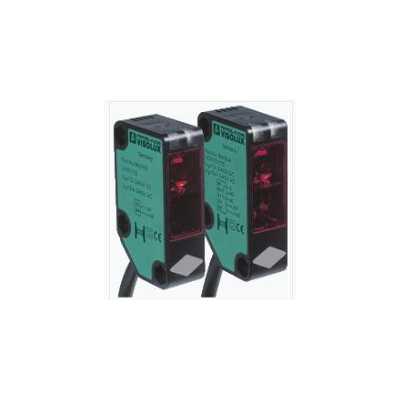

LA31/LK31/25/31/115 对射型光电开关 带 2 m 固定电缆
特性
• AC / DC 型工作电压 • 超亮可视 LED • 保护等级 II 级 • 继电器输出 • 紧凑坚固的外壳
附件
OMH-RL31-01 L 型可调金属安装支架 OMH-RL31-02 L 型金属安装支架 OMH-RL31-03 U 型金属安装支架 OMH-RL31-04 Ø12 圆柱用可调节金属支架
技术参数节选 LA31/LK31/25/31/115
产品阐述
对射型光电传感器，30 m 检测范围，红光，亮通，交流/直流型，继电器输出，固定缆线
系统组件
发射器
LA31/115
接收器
LK31/25/31/115
通用规格
有效检测距离
0 ... 30 m
检测范围极限值
43 m
光源
LED
光源类型
调制可见红光 ， 630 nm
对准辅助装置
黄色 LED：
1.LED 点亮：收到足够的光信号，发送器和接收器正确对正
2.LED 闪烁：达到开关点
3.LED 熄灭：光束中断或未对正
光点直径
大约 800 mm 相距 30 m
发散角
发射器： 0,5 ° ， 接收器： 1,5 °
环境光限制
50000 Lux ; 根据 EN 60947-5-2
功能性安全相关参数
MTTFd
620 a
任务时间 (TM)
20 a
诊断覆盖率 (DC)
0 %
指示灯/操作方法
工作指示灯
绿色 LED：通电
功能指示灯
黄色 LED：
1.LED 常亮：信号 > 2 x 开关点（功能预留）
2.LED 闪烁：信号在 1 x 开关和 2 x 开关点之间
3.LED 熄灭：信号 < 开关点
电气技术规格
工作电压
24 ... 240 V AC
12 ... 240 V DC
空载电流
发射器：≤ 20 mA
接收器：≤ 20 mA
功耗
发射器：≤ 1 VA
接收器：≤ 1 VA
输出
开关类型
亮时接通
信号输出
继电器，1 个交流发电机
开关电压
***大 250 V AC/DC
开关电流
***大 3 A
开关电源
直流：***大 150 W 交流：***大 750 VA
开关频率
≤ 20 Hz
响应时间
≤ 25 ms
符合性
产品标准
EN 60947-5-2
遵守标准和指令
符合标准
标准
EN 62103
认证和证书
防护等级
II ， 当污染等级为 1-2 级（符合 IEC 60664-1 标准）时，额定电压 ≤ 250 V AC 输入电路的输出电路基本绝缘符合 EN 50178 标准，额定绝缘电压 240 V AC
CCC 认证
通过中国强制性产品认证 (CCC)
环境条件
环境温度
-25 ... 55 °C (-13 ... 131 °F)
存储温度
-40 ... 70 °C (-40 ... 158 °F)
机械规格
外壳宽度
18 mm
外壳高度
62 mm
外壳深度
35 mm
防护等级
IP67
连接
发射器： 2 m 固定电缆 ，2 线
接收器： 2 m 固定电缆 ，5 线
材料
外壳
聚碳酸酯
光学端面
PUMA
质量
发射器： 116 g
接收器： 131 g
Classifications
System
Classcode
ECLASS 11.0
27270901
ECLASS 10.0.1
27270901
ECLASS 9.0
27270901
ECLASS 8.0
27270901
ECLASS 5.1
27270901
ETIM 7.0
EC002716
ETIM 6.0
EC002716
ETIM 5.0
EC002716
UNSPSC 12.1
39121528
