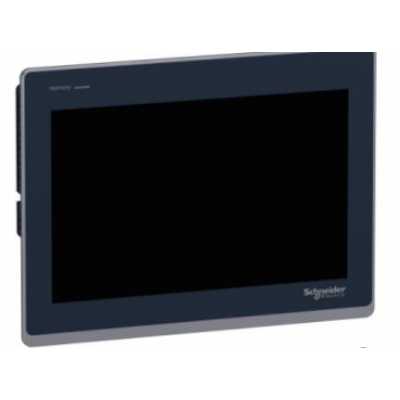

Touch panel screen, Harmony ST6, 12"W display, 2COM, 2Ethernet, USB host&device, 24 VDC
HMIST6600
主要信息
补充信息
产品系列
Harmony ST6
产品类型
触摸屏
处理器名称
ARM Cortex-A8
环境
显示器尺寸
12 英寸
显示类型
TFT 真彩 LCD
显示颜色
1600万色
显示器分辨率
1280 x 800 像素 WXGA
触摸屏
单一触摸模拟电阻
背光寿命
50000 小时 和 白色
亮度
16 级
字符字体
ASCII
ASCII 语言（使用欧洲字符）
简体中文
日本 (ANK, Kanji)
片假名
韩国
繁体中文
额定电源电压 [Us]
24 V DC (+/- 20%)
瞬间峰值电流
30 A
本地信号指示
LED状态 绿色, 恒定 适用 离线
LED状态 绿色, 恒定 适用 运行
LED状态 绿色, 闪烁 适用 运行
LED状态 绿色, 消退 适用 备用
LED状态 橙色, 闪烁 适用 软件启动
LED状态 红色, 恒定 适用 电源 (开)
LED状态 红色, 闪烁 适用 运行
LED状态 红色, off 适用 电源 (关)
功耗 W
18.4 W
页数
200 应用页
软件包
EcoStruxure Operator Terminal Expert
处理器频率
800 MHz
以太网端口
10/101base
内存说明
1 GB device memory
512 Kb 备份内存
128 MB user data memory
集成连接类型
1 COM1 串行链接 - 1 孔型 SUB-D 9针脚 - RS232C (速率: 2400...115200 bps)下接线
1 COM2 串行链接 - 孔型 RJ45 - RS485 (速率: 2400...115200 bps)后面
COM2 串行链接 (速率: 2400...187500 bps)后面
1 USB 2.0 A型下接线
1 USB 2.0 type micro B
2 Ethernet
供电电源
来自外部供电
实时时钟
内置 0...50 °C
内置 10...90 % RH
可下载协议
Modbus
Uni-TE
第三方协议
产品商标
施耐德电气Modicon
Mitsubishi Melsec
Omron Sysmac
*** Automation Allen-Bradley
Siemens Simatic
固定模式
通过 4 个螺钉, 安装于 1.6...5 mm厚面板 符合 UL 61010-2-201
通过 4 个螺钉 符合 EN 61131-2
通过 4 个螺钉 符合 IEC 61000-6-2
机柜材料
PC
前板材料
Aluminium
标识
CE
开孔尺寸
295 x 217 mm panel cut dimension
高度
235 mm
宽度
313 mm
深度
50 mm
净重
1.8 kg
包装单位
抗瞬时断电
10 ms
符合标准
EN 61000-6-4
EN 61000-6-2
EN 61131-2
UL 61010-2-201
CSA C22.2 No 61010-2-201
产品认证
CSA
CE
UKCA
符合指令
2014/35/EU - low voltage directive
2014/30/EU - electromagnetic compatibility
运行温度
0…50 °C
贮存环境温度
-20…60 °C
相对湿度
10…90 % 非冷凝
工作海拔
2000米
IP 保护等级
IP20 符合 IEC 61131-2 (后板)
"IP65" 符合 IEC 61131-2 (前面板)
NEMA防护等级
NEMA 4 前面板 (室内使用)
NEMA 13 前面板
抗冲击
147 m/s2 适用 11 ms (X, Y, Z directions for 3 times) 符合 EN/IEC 61131-2
抗振动
+/-3.5 mm (f = 5…9 Hz) X, Y, Z 方向循环 10次 (大约. 100 分钟) 符合 EN/IEC 61131-2
9.8 m/s2 (f = 9…150 Hz)
电磁兼容性
抗快速瞬变 - 测试等级: 2 kV (电源端口) 符合 IEC 61000-4-4
抗快速瞬变 - 测试等级: 1 kV (信号端口)
静电放电抗干扰 - 测试等级: 6 kV (接触放电) 符合 EN/IEC 61000-4-2 级别 3
静电放电抗干扰 - 测试等级: 8 kV (空气放电)
合同保修
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
13.000 cm
Package 1 Width
30.500 cm
Package 1 Length
40.000 cm
Package 1 Weight
2.214 kg
Unit Type of Package 2
BB1
Number of Units in Package 2
4
Package 2 Height
34.500 cm
Package 2 Width
42.000 cm
Package 2 Length
55.000 cm
Package 2 Weight
10.000 kg
Unit Type of Package 3
P12
Number of Units in Package 3
32
Package 3 Height
105.000 cm
Package 3 Width
80.000 cm
Package 3 Length
120.000 cm
Package 3 Weight
92.000 kg
保修单
18 个月
