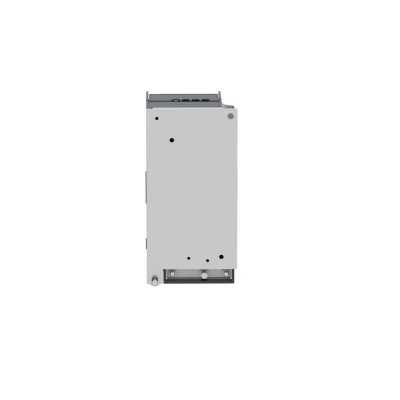

施耐德变频器 ATV12 - 0.37kW - 0.55hp - 200..240V - 1ph - 带散热片
主要信息
| 产品系列 | Altivar 12 |
|---|---|
| 产品类型 | 变频器 |
| 应用领域 | 简易机械 |
| 安装类型 | 柜装 |
| 通讯端口协议 | 串口Modbus |
| 供电频率 | 50/60 Hz +/- 5 % |
| 额定电源电压 [Us] | 200...240 V - 15...10 % |
| 额定输出电流 | 2.4 A |
| 电机功率 | 0.55 hp |
| 电动机功率 (kW) | 0.37 kW |
| 电机功率 | 0.55 hp |
| EMC 滤波器 | 集成的 |
| IP防护等级 | IP20 |
| 离散量输入数量 | 4 |
|---|---|
| 离散量输出数量 | 2 |
| 模拟量输入数量 | 1 |
| 模拟量输出数量 | 1 |
| 继电器输出数量 | 1 |
| 物理接口 | 2线制RS485 |
| 连接器类型 | 1 RJ45 |
| 连续输出电流 | 2.4 A 在…上 4 kHz |
| 访问方法 | 服务器 Modbus 串行 |
| 变频器输出频率 | 0.5…400 Hz |
| 速度范围 | 1…20 |
| 采样期间 |
20 ms, 公差 +/- 1 ms 适用 逻辑输入 10 ms 适用 模拟量输入 |
| 线性度误差 | ‘+/- 0.3 % ***大值 适用 模拟量输入 |
| 频率分辨率 |
模拟量输入: A/D 转换器, 10 位 显示单元: 0.1 Hz |
| 时间常量 | 20 ms +/- 1 ms 用于型号更改 |
| 传输速率 |
9.6 kbit/s 19.2 kbit/s 38.4 kbit/s |
| 传输帧 | RTU |
| 地址数 | 1…247 |
| 数据格式 | 8比特，可配置为偶数，奇数或无奇偶 |
| 通讯服务 |
读保持寄存器 (03) 29字 写单寄存器（06） 29字 写多寄存器 （16） 27字 读/写多个寄存器 (23) 4/4字 读设备标识 (43) |
| 极化方式 | 无阻抗 |
| 4 quadrant operation possible | False |
| 异步电机控制配置文件 |
无传感器的通量矢量控制 压频比(V/f) 二次电压/频率比 |
| Maximum output frequency | 4 kHz |
| 瞬时过转矩 | 150…170 % 额定电机转矩取决于驱动器的额定值和电机类型 |
| 加速和减速倾斜 |
从 0 至 999.9 s 线性 S U |
| 电机滑差补偿 |
可调 出厂预置 |
| 开关频率 |
2...16 kHz 可调 4...16 kHz 有 |
| 额定开关频率 | 4 kHz |
| 制动至停止 | 采用直流注入 |
| Brake chopper integrated | False |
| 线路电流 |
5.9 A 在…上 100 V (重载) 4.9 A 在…上 120 V (重载) |
| 输入电流 | 4.9 A |
| Maximum output voltage | 240 V |
| 视在功率 | 1.2 kVA 在…上 240 V (重载) |
| 大瞬变电流 |
3.6 A 在 60 s (重载) 4.0 A 在 2 s (重载) |
| 电网频率 | 50...60 Hz |
| Relative symmetric network frequency tolerance | 5 % |
| 预期线路Isc | 1 kA |
| base load current at high overload | 2.4 A |
| 功耗W | 自然冷却: 27.0 W |
| With safety function Safely Limited Speed (SLS) | False |
| With safety function Safe brake management (SBC/SBT) | False |
| With safety function Safe Operating Stop (SOS) | False |
| With safety function Safe Position (SP) | False |
| With safety function Safe programmable logic | False |
| With safety function Safe Speed Monitor (SSM) | False |
| With safety function Safe Stop 1 (SS1) | False |
| With sft fct Safe Stop 2 (SS2) | False |
| With safety function Safe torque off (STO) | False |
| With safety function Safely Limited Position (SLP) | False |
| With safety function Safe Direction (SDI) | False |
| 保护类型 |
线路电源过压 总线供电欠压 输出相线和接地之间的过流 过热保护 电机各相线之间短路 防止三相输入相损失 电机热保护通过驱动连续计算I2T |
| 紧固力矩 | 0.8 N.m |
| 隔离 | 电源与控制之间的电路 |
| 每套数量 | "一套 1 只" |
| 宽度 | 72 mm |
| 高度 | 143 mm |
| 深度 | 121.2 mm |
| 净重 | 0.7 kg |
| 工作海拔 |
> 1000, < 2000 电流降额 1%/100m <= 1000 m 无 |
|---|---|
| 操作位置 | 垂直方向 +/- 10° |
| 产品认证 |
NOM CSA C-Tick UL GOST RCM KC |
| 标识 | CE |
| 符合标准 |
UL 508C UL 618000-5-1 EN/IEC 61800-5-1 EN/IEC 61800-3 |
| 组装方式 | 带散热片 |
| 电磁兼容性 |
抗快速瞬变 级别 4 符合 EN/IEC 61000-4-4 静电放电抗干扰 级别 3 符合 EN/IEC 61000-4-2 免于传导干扰 级别 3 符合 EN/IEC 61000-4-6 射频电磁场辐射抗扰度试验 级别 3 符合 EN/IEC 61000-4-3 浪涌放电抗干扰 级别 3 符合 EN/IEC 61000-4-5 电压下降与断路抑制测试 符合 EN/IEC 61000-4-11 |
| Environmental class (during operation) |
Class 3C3 according to IEC 60721-3-3 Class 3S2 according to IEC 60721-3-3 |
| Maximum acceleration under shock impact (during operation) | 150 m/s2 at 11 ms |
| Maximum acceleration under vibrational stress (during operation) | 10 m/s2 at 13...200 Hz |
| Maximum deflection under vibratory load (during operation) | 1.5 mm at 2...13 Hz |
| 过电压类别 | Class III |
| 调节回路 | 可调的PID调节器 |
| 电磁辐射 |
辐射发射 环境1分类C2 符合 EN/IEC 61800-3 2...16 kHz 屏蔽电缆 传导发射 未集成的EMC滤波器 环境1类C1 符合 EN/IEC 61800-3 2, 4, 8, 12 和 16 kHz 屏蔽电缆 <5 m 传导发射 未集成的EMC滤波器 环境1分类C2 符合 EN/IEC 61800-3 2...12 kHz 屏蔽电缆 <5 m 传导发射 未集成的EMC滤波器 环境1分类C2 符合 EN/IEC 61800-3 2, 4 和 16 kHz 屏蔽电缆 <10 m 传导发射 附加的EMC滤波器 环境1类C1 符合 EN/IEC 61800-3 4...12 kHz 屏蔽电缆 <20 m 传导发射 附加的EMC滤波器 环境1分类C2 符合 EN/IEC 61800-3 4...12 kHz 屏蔽电缆 <50 m 传导发射 附加的EMC滤波器 环境2分类C3 符合 EN/IEC 61800-3 4...12 kHz 屏蔽电缆 <50 m |
| 抗振动 |
1 gn (f = 13…200 Hz) 符合 EN/IEC 60068-2-6 波峰至波峰 1.5 mm (f = 3…13 Hz) - 驱动器未装在DIN对称导轨上 - 符合 EN/IEC 60068-2-6 |
| 抗冲击 | 15 gn 适用 11 ms 符合 EN/IEC 60068-2-27 |
| 相对湿度 |
5…95 % 无凝结 符合 IEC 60068-2-3 5…95 % 无滴水 符合 IEC 60068-2-3 |
| 噪音级别 | 0 dB |
| 污染等级 | 2 |
| Ambient air transport temperature | -25…70 °C |
| 环境温度 |
-10…40 °C 无 40…60 °C 电流降额 2.2 %/ °C |
| 贮存环境温度 | -25…70 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 12.600 cm |
| Package 1 Width | 20.000 cm |
| Package 1 Length | 18.700 cm |
| Package 1 Weight | 1.035 kg |
| Unit Type of Package 2 | P06 |
| Number of Units in Package 2 | 45 |
| Package 2 Height | 75.000 cm |
| Package 2 Width | 60.000 cm |
| Package 2 Length | 80.000 cm |
| Package 2 Weight | 59.530 kg |
