属于 Altivar

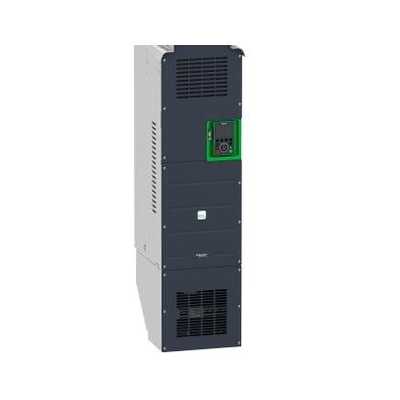

ATV900变频器分为壁挂式单机、柜内安装式模块式单机与变频驱动系统三大类. 可驱动包含同步电机在内的多种电机，广泛应用于重载应用与复杂系统. 符合IEC/EN 61800-3，IEC/EN 61000-4，IEC/EN60721-3，IEC/EN 61800-5-1 等国际标准.
主要信息| 产品系列 | ATV御程系列 ATV900 |
|---|---|
| 产品应用 | 工业用途 |
| 产品类型 | 变频器 |
| 产品功能 |
异步电机 同步电机 |
| 应用领域 | Process for industrial |
| 变量 |
无制动斩波器 标准版本 |
| 网络相数 | 3 相 |
| 安装类型 | 壁挂式安装 |
| 通讯端口协议 |
Ethernet/IP 以太网Modbus Modbus 串行 |
| 额定电源电压 [Us] | 200...240 V - 15...10 % |
| 电动机功率 (kW) |
75.0 kW 适用 标准负载 55.0 kW 适用 重载 |
| 电机功率 |
100.0 hp 适用 标准负载 75.0 hp 适用 重载 |
| 连续输出电流 |
211 A 在…上 2.5 kHz 适用 重载 282 A 在…上 2.5 kHz 适用 标准负载 |
| EMC 滤波器 |
集成的 带EMC安装板选件 |
| IP防护等级 | IP21 |
| 防护等级 | UL类型1 |
| option module |
卡槽A: 通讯模块 适用 Profibus DP V1 卡槽A: 通讯模块 适用 Profinet 卡槽A: 通讯模块 适用 DeviceNet 卡槽A: 通讯模块 适用 EtherCAT 卡槽A: 通讯模块 适用 CANopen 菊花链 RJ45 卡槽A: 通讯模块 适用 CANopen SUB-D 9 卡槽A: 通讯模块 适用 CANopen 螺钉端子排 A节点/B节点/C节点: 数字和输入I/O扩展模块 A节点/B节点/C节点: 继电器输出扩展模块 B节点: 5/12 V 数字编码器接口模块 B节点: 模拟编码器接口模块 B节点: 解析器编码器接口模块 通讯模块 适用 以太网Powerlink |
| 离散量输入逻辑 | 16个预置速度 |
| 异步电机控制配置文件 |
优化转矩模式 标准变转矩 标准恒转矩 |
| 同步电机控制配置模式 |
永磁同步电机 同步磁阻电机 |
| Maximum output frequency | 599 Hz |
| 开关频率 |
1...8 kHz 可调 2.5...8 kHz 有 |
| 额定开关频率 | 2.5 kHz |
| 线路电流 |
256.0 A 在…上 200 V (标准负载) 189.0 A 在…上 200 V (重载) 215.0 A 在…上 240 V (标准负载) 161.0 A 在…上 240 V (重载) |
| 视在功率 |
83.7 kVA 在…上 240 V (标准负载) 61.1 kVA 在…上 240 V (重载) |
| ***大瞬变电流 |
338.4 A 在 60 s (标准负载) 316.5 A 在 60 s (重载) |
| 网络频率 | 50...60 Hz |
| 预期线路Isc | 50 kA |
| 离散量输入数量 | 10 |
|---|---|
| 数字量输入类型 |
DI1...DI8 可编程, 24 V 直流 (<= 30 V), 阻抗: 3.5 kOhm DI7, DI8 可编程为脉冲输入: 0…30 kHz, 24 V 直流 (<= 30 V) STOA, STOB 安全扭矩中断, 24 V 直流 (<= 30 V), 阻抗: > 2.2 kOhm |
| 离散量输出数量 | 2 |
| 输出型式 |
逻辑输出 DQ+ 0…1 kHz <= 30 V 直流 100 mA 可编程为脉冲输出 DQ+ 0…30 kHz <= 30 V 直流 20 mA 逻辑输出 DQ- 0…1 kHz <= 30 V 直流 100 mA |
| 模拟量输入数量 | 3 |
| 模拟量输入类型 |
AI1, AI2, AI3 软件-可配置电压: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 12 bits AI1, AI2, AI3 软件-可配置电流: 0...20 mA/4...20 mA, 阻抗: 250 Ω, 分辨率 12 bits |
| 模拟量输出数量 | 2 |
| 模拟量输出 型号 |
软件-可配置电压 AQ1, AQ2: 0...10 V 直流 阻抗 470 Ω, 分辨率 10 bits 软件-可配置电流 AQ1, AQ2: 0...20 mA 阻抗 500 Ω, 分辨率 10 bits |
| 继电器输出数量 | 3 |
| 继电器输出类型 |
可配置的继电器逻辑 R1: 故障继电器 NO/NC 电气寿命 100000 次 可配置的继电器逻辑 R2: 序列继电器 NO 电气寿命 1000000 次 可配置的继电器逻辑 R3: 序列继电器 NO 电气寿命 1000000 次 |
| ***大开关电流 |
继电器输出 R1 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 250 V AC 继电器输出 R1 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 30 V 直流 继电器输出 R1 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 继电器输出 R1 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 继电器输出 R2, R3 在…上 阻性（负载） 量, cos phi = 1: 5 A 在…上 250 V AC 继电器输出 R2, R3 在…上 阻性（负载） 量, cos phi = 1: 5 A 在…上 30 V 直流 继电器输出 R2, R3 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 继电器输出 R2, R3 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 |
| ***小开关电流 [Imin] | 继电器输出 R1, R2, R3: 5 mA 在…上 24 V 直流 |
| 物理接口 |
以太网 2线制RS485 |
| 连接器类型 |
2 RJ45 1 RJ45 |
| 访问方法 | 从（站） 以太网Modbus |
| 传输速率 |
10, 100 Mbits 4.8 kbps 9600 bit/s 19200 bit/s |
| 传输帧 | RTU |
| 地址数 | 1…247 |
| 数据格式 | 8比特，可配置为偶数，奇数或无奇偶 |
| 极化方式 | 无阻抗 |
| 4 quadrant operation possible | True |
| 加速和减速倾斜 | 线性可单调 从0.01...9999S |
| 电机滑差补偿 |
不适用永磁同步电机规律 可调 自动 无论负载情况 可以抑制 |
| 制动至停止 | 采用直流注入 |
| Brake chopper integrated | True |
| ***大输入电流 | 256.0 A |
| Maximum output voltage | 240.0 V |
| Relative symmetric network frequency tolerance | 5 % |
| base load current at high overload | 211.0 A |
| base load current at low overload | 282.0 A |
| 功耗W |
强制通风: 2980 W 在…上 200 V,开关频率 2.5 kHz 自然通风: 359 W 在…上 200 V,开关频率 2.5 kHz |
| With safety function Safely Limited Speed (SLS) | True |
| With safety function Safe brake management (SBC/SBT) | True |
| With safety function Safe Operating Stop (SOS) | False |
| With safety function Safe Position (SP) | False |
| With safety function Safe programmable logic | False |
| With safety function Safe Speed Monitor (SSM) | False |
| With safety function Safe Stop 1 (SS1) | True |
| With sft fct Safe Stop 2 (SS2) | False |
| With safety function Safe torque off (STO) | True |
| With safety function Safely Limited Position (SLP) | False |
| With safety function Safe Direction (SDI) | False |
| 保护类型 |
热保护: 马达 安全转矩关断: 马达 电机断相: 马达 热保护: 驱动 安全转矩关断: 驱动 过热: 驱动 输出相线和接地之间的过流: 驱动 输出电压过载: 驱动 短路保护: 驱动 电机断相: 驱动 直流总线过压: 驱动 线路电源过压: 驱动 总线供电欠压: 驱动 总线供电失相: 驱动 超速: 驱动 控制电路上制动: 驱动 |
| 每套数量 | 1 |
| 宽度 | 320 mm |
| 高度 | 852 mm |
| 深度 | 393 mm |
| 产品净重 | 82 kg |
| 电气连接 |
控制: 螺钉终端 0.5...1.5 mm2 AWG 20...AWG 16 线路侧: 螺钉终端 2 x 95...3 x 120 mm2 AWG 3/0...300 kcmil 马达: 螺钉终端 2 x 95...3 x 120 mm2 AWG 3/0...300 kcmil 直流母线: 螺钉终端 2 x 95...3 x 120 mm2 AWG 3/0...300 kcmil |
| 传输率 |
10/100 Mbit/s 适用 以太网的IP / Modbus TCP 4.8, 9.6, 19.2, 38.4 kbit/s 适用 Modbus 串行 |
| 交换模式 | 半双工, 全双工, 自动协商 以太网的IP / Modbus TCP |
| 数据格式 | 8比特，可配置为偶数，奇数或无奇偶 适用 Modbus 串行 |
| 极化方式 | 无阻抗 适用 Modbus 串行 |
| 地址数 | 1…247 适用 Modbus 串行 |
| 电源 |
用于逻辑输入的外部电源: 24 V 直流 (19…30 V), <1.25 mA, 保护类型: 过载和短路保护 内部电源 用于参考电位计 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保护类型: 过载和短路保护 用于逻辑输入的内部电源和STO功能: 24 V 直流 (21…27 V), <200 mA, 保护类型: 过载和短路保护 |
| 本地信号指示 |
本地诊断: 3 LED指示灯 (单声道/双色) 集成通讯状态: 5 LED指示灯 (双色) 通讯模块状态: 2 LED指示灯 (双色) 电压状态: 1 LED指示灯 (红色) |
| 输入兼容 |
DI1...DI8: 离散量输入 1 级 PLC 符合 EN/IEC 61131-2 DI7, DI8: 脉冲输入 1 级 PLC 符合 IEC 65 A-68 STOA, STOB: 离散量输入 1 级 PLC 符合 EN/IEC 61131-2 |
| 离散量输入逻辑 |
正逻辑(源) (DI1...DI8), < 5 V (状态 0), > 11 V (状态 1) 负逻辑 (漏) (DI1...DI8), > 16 V (状态 0), < 10 V (状态 1) 正逻辑(源) (DI7, DI8), < 0.6 V (状态 0), > 2.5 V (状态 1) 正逻辑(源) (STOA, STOB), < 5 V (状态 0), > 11 V (状态 1) |
| 采样期间 |
2 ms +/- 0.5 ms (DI1...DI8) - 离散量输入 5 ms +/- 1 ms (DI7, DI8) - 脉冲输入 1 ms +/- 1 ms (AI1, AI2, AI3) - 模拟量输入 5 ms +/- 1 ms (AQ1, AQ2) - 模拟量输出 |
| 精度 |
+/- 0.6 % AI1, AI2, AI3 用于60 °C的温度变动 模拟量输入 +/- 1 % AQ1, AQ2 用于60 °C的温度变动 模拟量输出 |
| 线性度误差 |
AI1, AI2, AI3: ***大值 +/- 0.15 % 适用 模拟量输入 AQ1, AQ2: +/- 0.2 % 适用 模拟量输出 |
| 更新时间 | 继电器输出 (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| 隔离 | 电源与控制端子之间 |
| 工作海拔 |
<= 1000 m 无 1000...4800 m 电流降额 1%/100m |
|---|---|
| 操作位置 | 垂直方向 +/- 10° |
| 产品认证 |
UL TüV CSA |
| 标识 | CE |
| 符合标准 |
UL 508C EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| Maximum THDI | <48 % 全负荷 符合 IEC 61000-3-12 |
| 组装方式 | 密封 |
| 电磁兼容性 |
静电放电抗干扰 级别 3 符合 IEC 61000-4-2 射频电磁场辐射抗扰度试验 级别 3 符合 IEC 61000-4-3 抗快速瞬变 级别 4 符合 IEC 61000-4-4 1.2/50和8/20 μs复合波（测试） 级别 3 符合 IEC 61000-4-5 抗射频场引起的传导波动 级别 3 符合 IEC 61000-4-6 |
| Environmental class (during operation) |
Class 3C3 according to IEC 60721-3-3 Class 3S3 according to IEC 60721-3-3 |
| Maximum acceleration under shock impact (during operation) | 150 m/s2 at 11 ms |
| Maximum acceleration under vibrational stress (during operation) | 10 m/s2 at 13...200 Hz |
| Maximum deflection under vibratory load (during operation) | 1.5 mm at 2...13 Hz |
| Permitted relative humidity (during operation) | Class 3K5 according to EN 60721-3 |
| 冷却空气容量 | 600 m3/h |
| 过电压类别 | III |
| 调节回路 | 可调的PID调节器 |
| 绝缘电阻 | > 1 MOhm 接地 1 分钟 500 V 直流 |
| 噪音等级 | 69.9 dB 符合 86/188/EEC |
| 抗振动 |
波峰至波峰 1.5 mm (f= 2…13 Hz) 符合 IEC 60068-2-6 1 gn (f= 13…200 Hz) 符合 IEC 60068-2-6 |
| 抗冲击 | 15 gn 适用 11 ms 符合 IEC 60068-2-27 |
| 环境特征 |
化学污染抵抗 等级3C3 符合 EN/IEC 60721-3-3 尘土污染抵抗 等级3S3 符合 EN/IEC 60721-3-3 |
| 相对湿度 | 5…95 % 无凝结 符合 IEC 60068-2-3 |
| 环境温度 |
-15…50 °C (无) 50…60 °C (有) |
| 噪音级别 | 69.9 dB |
| 污染等级 | 2 |
| Ambient air transport temperature | -40…70 °C |
| 贮存环境温度 | -40…70 °C |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 65.0 cm |
| Package 1 Width | 47.5 cm |
| Package 1 Length | 103.0 cm |
| Package 1 Weight | 89.0 kg |
| Unit Type of Package 2 | PAL |
| Number of Units in Package 2 | 1 |
| Package 2 Height | 77.0 cm |
| Package 2 Width | 46.5 cm |
| Package 2 Length | 102.5 cm |
| Package 2 Weight | 99.0 kg |
| 保修单 | 18 个月 |
|---|
