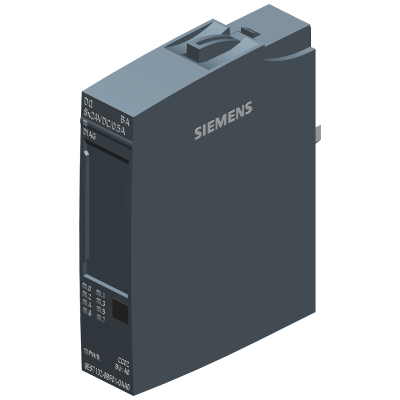

西门子模块 SIMATIC ET 200SP
6ES7132-6BF01-0AA0
ET 200SP, DQ 8x 24V DC/0,5 A Basic, PU 1
|
|
SIMATIC ET 200SP, Digital output module, DQ 8x 24V DC/0,5 A Basic, Source output (PNP,P-switching) Packing unit: 1 piece, fits to BU-type A0, Colour Code CC02, substitute value output, module diagnostics for: supply voltage | |
| 一般信息 | ||
| 产品类型标志 | DQ 8x24 VDC/0.5 A BA | |
| 硬件功能状态 | FS02 以上版本 | |
| 固件版本 | V0.0 | |
| ● 可更新固件 | 否 | |
| 可用的基本单元 | BU 类型 A0 | |
| 模块特有彩色标牌板的颜色代码 | CC02 | |
| 产品功能 | ||
| ● I&M 数据 | 是; I&M0 至 I&M3 | |
| ● 时钟同步模式 | 否 | |
| 附带程序包的 | ||
| ● STEP 7 TIA 端口，可组态 / 已集成，自版本 | V14 | |
| ● STEP 7 可组态/ 已集成，自版本 | V5.5 SP3 | |
| ● PROFIBUS 版本 GSD 版 / GSD 修订版以上 | 各修订版本 3 和 5 以上的 GSD 文件 | |
| ● PROFINET 版本 GSD 版 / GSD 修订版以上 | GSDML V2.3 | |
| 运行模式 | ||
| ● DQ | 是 | |
| ● 带节能功能的 DQ | 否 | |
| ● PWM | 否 | |
| ● 过采样 | 否 | |
| ● MSO | 否 | |
| 电源电压 | ||
| 额定值 (DC) | 24 V | |
| 允许范围，下限 (DC) | 19.2 V | |
| 允许范围，上限 (DC) | 28.8 V | |
| 反极性保护 | 是 | |
| 输入电流 | ||
| 耗用电流，***大值 | 45 mA; 无负载 | |
| 输出电压 / 标题 | ||
| 额定值 (DC) | 24 V | |
| 功率损失 | ||
| 功率损失，典型值 | 1 W | |
| 地址范围 | ||
| 每个模块的地址空间 | ||
| ● 每个模块的地址空间，***大值 | 1 byte | |
| 硬件扩展 | ||
| 自动编码 | 是 | |
| ● 机械编码键 | 是 | |
| ● 机械编码键的类型 | A 型 | |
| 为不同的接口类型选择基础单元 | ||
| ● 一线制连接 | BU 类型 A0 | |
| ● 两线制连接 | BU 类型 A0 | |
| ● 三线制连接 | BU 类型 A0，带 AUX 端子或电位分配模块 | |
| ● 四线制连接 | A0 类基座单元 + 电位分配模块 | |
| 数字输出 | ||
| 数字输出类型 | 源输出（PNP，可切换 P） | |
| 数字输出端数量 | 8 | |
| P 开关 | 是 | |
| 可编程的数字输出端 | 是 | |
| 短路保护 | 是; 各通道，电子 | |
| ● 响应阈，典型值 | 1 A | |
| 感应式关闭电压的限制 | 典型值 L+ (-50 V) | |
| 控制数字输入 | 是 | |
| 输出端的通断能力 | ||
| ● 电阻负载时的***大值 | 0.5 A | |
| ● 照明负载时的***大值 | 5 W | |
| 负载电阻范围 | ||
| ● 下限 | 48 Ω | |
| ● 上限 | 100 kΩ | |
| 输出电流 | ||
| ● 对于信号“1”的额定值 | 0.5 A | |
| ● 针对信号“1”的允许范围，***大值 | 0.5 A | |
| ● 针对信号“0”的剩余电流，***大值 | 10 µA | |
| 电阻负载时的输出延迟 | ||
| ● 从 “0” 到“1”，***大值 | 100 µs; 额定负载时 | |
| ● 从 ”1” 到“0”，***大值 | 150 µs; 额定负载时 | |
| 两个输出端并联 | ||
| ● 用于增加功率 | 否 | |
| ● 用于冗余控制负载 | 是 | |
| 开关频率 | ||
| ● 电阻负载时的***大值 | 100 Hz | |
| ● 电感负载时的***大值 | 2 Hz | |
| ● 照明负载时的***大值 | 10 Hz | |
| 输出端的总电流 | ||
| ● 每个通道的***大电流 | 0.5 A | |
| ● 每个模块的***大电流 | 4 A | |
| 输出端的总电流（每个模块） | ||
| 水平安装位置 | ||
| — ***高可达 60 ℃，***大值 | 4 A | |
| 垂直安装位置 | ||
| — ***高可达 50 ℃，***大值 | 4 A | |
| 导线长度 | ||
| ● 屏蔽，***大值 | 1 000 m | |
| ● 未屏蔽，***大值 | 600 m | |
| 报警/诊断/状态信息 | ||
| 诊断功能 | 是 | |
| 可接入替代值 | 是 | |
| 报警 | ||
| ● 诊断报警 | 是 | |
| 诊断 | ||
| ● 电源电压监控 | 是 | |
| ● 断线 | 否 | |
| ● 短路 | 否 | |
| ● 累积故障 | 是 | |
| 诊断显示 LED | ||
| ● 电源电压监控 (PWR-LED) | 是; 绿色 PWR-LED | |
| ● 通道状态显示 | 是; 绿色 LED | |
| ● 用于通道诊断 | 否 | |
| ● 用于模块诊断 | 是; 绿色 / 红色 DIAG-LED | |
| 电位隔离 | ||
| 通道的电势分离 | ||
| ● 在通道之间 | 否 | |
| ● 在通道和背板总线之间 | 是 | |
| ● 在通道和电子元件电源电压之间 | 否 | |
| 绝缘 | ||
| 绝缘测试，使用 | 707 V DC（测试类型） | |
| 标准、许可、证书 | ||
| 适用于安全功能 | 否 | |
| 适用于安全关断标准组件 | 是; 参见“零件标识码常见问题”：39198632 | |
| 安全运行中可达到的***大安全等级 | ||
| ● 性能等级符合 ISO 13849-1 | PL d | |
| ● SIL 按照 IEC 61508 | SIL 2 | |
| 环境要求 | ||
| 运行中的环境温度 | ||
| ● 水平安装，***小值 | -30 °C; 自 FS02 起 < 0 °C | |
| ● 水平安装，***大值 | 60 °C | |
| ● 垂直安装，***小值 | -30 °C; 自 FS02 起 < 0 °C | |
| ● 垂直安装，***大值 | 50 °C | |
| 参考海平面的运行高度 | ||
| ● ***大海拔安装高度 | 5 000 m; 安装高度 > 2000 m 时受限，参见手册 | |
| 尺寸 | ||
| 宽度 | 15 mm | |
| 高度 | 73 mm | |
| 深度 | 58 mm | |
| 重量 | ||
| 重量，约 | 30 g | |
